Descripción
Número de pieza DriSteem: 405883-108

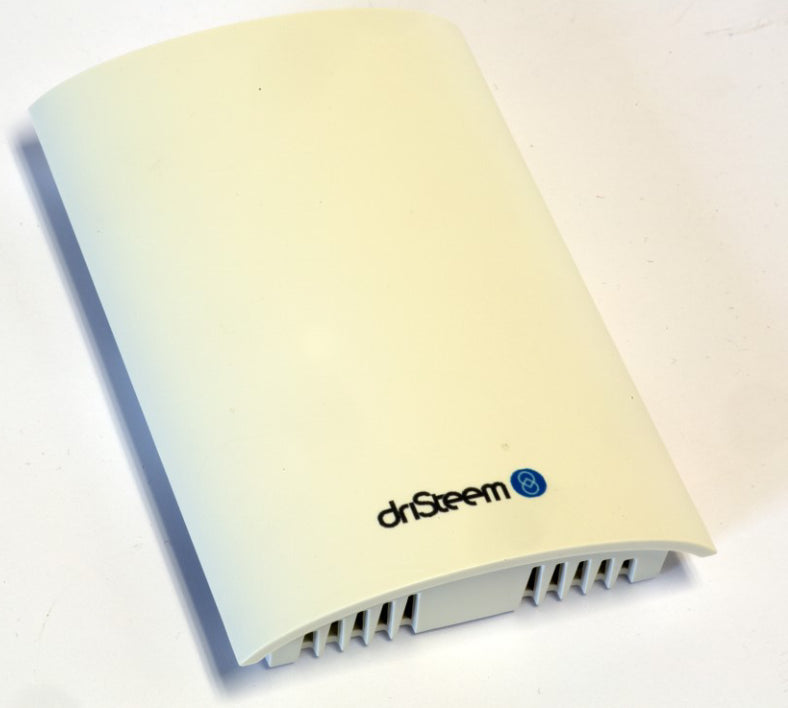

Descripción: Transmisor de humedad relativa para habitación ±2%
Transmisor de humedad de pared 4-20 mA
GENERAL
Sensor de humedad relativa de alta calidad para ambientes en una atractiva carcasa de plástico de perfil bajo.
Los elementos de humedad ofrecen alta precisión y muy baja deriva durante 5 años.
Los interruptores DIP integrados permiten al usuario seleccionar la señal de salida analógica de humedad relativa adecuada en campo para 0-5 V, 0-10 V y 4-20 mA (preajustada a 4-20 mA).
Los terminales de conexión rápida facilitan la instalación y eliminan los terminales de tornillo y las tuercas de conexión.
CARACTERÍSTICAS
- Amplio rango de detección
- Elemento sensor de tipo capacitivo para humedad relativa. Humedad
- Alto flujo de aire y respuesta rápida
ESPECIFICACIONES
Valores medidos
- Humedad relativa (4...20 mA)
- Rango de funcionamiento: 10…90 % HR (sin condensación)
- Precisión (sensor activo) ±2 % HR (10…90% HR) a 20 °C, en otros casos ±5% HR
- Dependencia de la temperatura típicamente ±0.05 % HR / °C
- Tiempo de respuesta típico < 180 s
- Estabilidad a largo plazo: <0.25 % anual
- Repetibilidad: 0.8 % HR @ 25 °C
- Sensibilidad: 0.1 % HR
DATOS DE INSTALACIÓN DEL PRODUCTO
Especificaciones generales
- Tensión de alimentación (carga de 500 ohmios): 13 a 35 V CC
- Corriente de alimentación: 4-20 mA
- Conexión: Terminales con resorte Máx. 1.5 mm2
- Material de la carcasa: ABS moldeado por inyección UL 94 HB
- Cubierta: ABS moldeado por inyección de cierre rápido
- Montaje: Montaje directo con placa frontal de cierre rápido. Compatible con caja estándar de una sola unidad o se monta directamente en la pared. Nivel incorporado para una instalación precisa.
- Compatibilidad electromagnética (EMC): EN61326-1, EN61326-2-3; FCC Parte 15, Clase B; ind. Entorno: ICES-003 Edición 5 Clase B
-
Condiciones de funcionamiento:
0…50 °C / 32…122 °F
0…95 % HR (sin condensación)
-
Condiciones de almacenamiento:
-25…+60 °C (-13…+140 °F)
20…80 % HR
- Dimensiones: Ver figura 1.
- Montaje: pared o espacio
- Certificaciones: CE / RoHS
-
Salidas
Salida analógica HR: 4…20 mA ≡ 0…100 %
