ACA-845 - Marquesina de aluminio extruido – hoja de perfil aerodinámico de 8"



ACA-845 - Marquesina de aluminio extruido – hoja de perfil aerodinámico de 8"

Características:

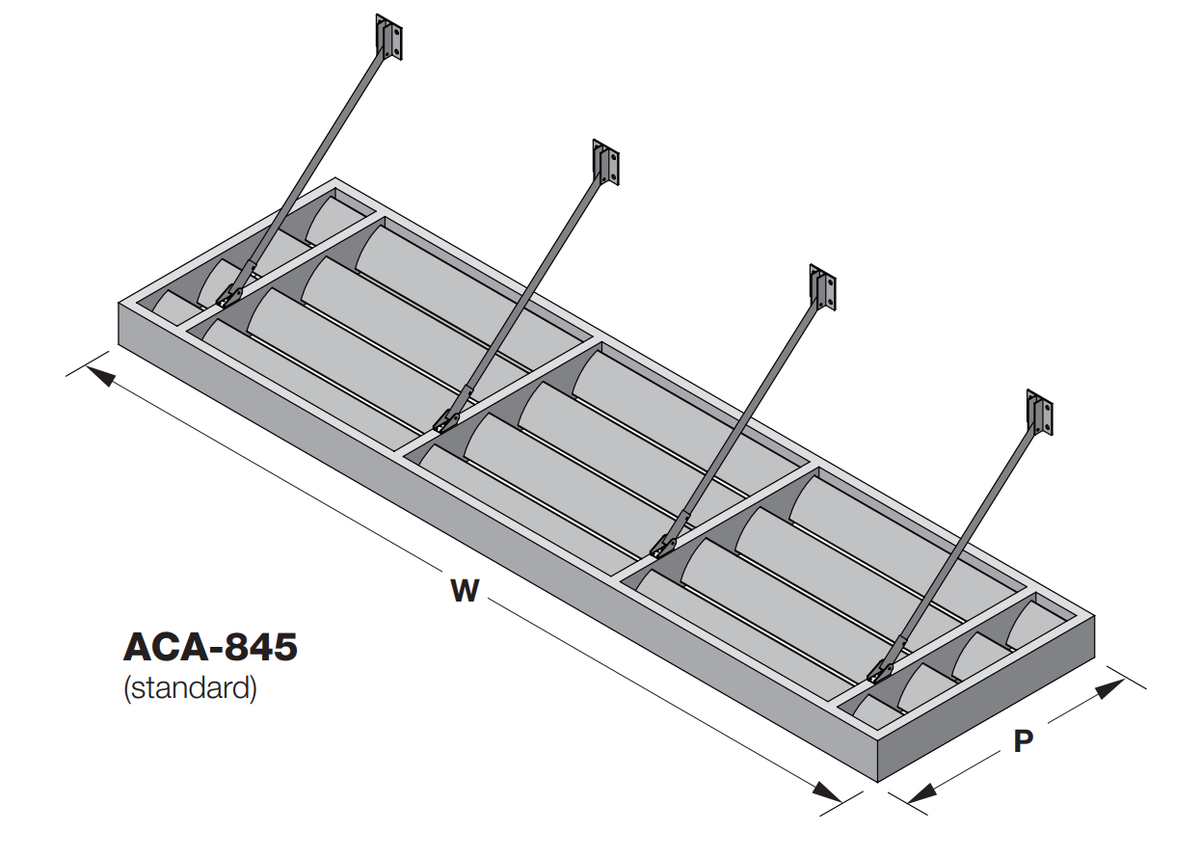

Modelo ACA-845
Marquesina de aluminio extruido – hoja de perfil aerodinámico de 8"

La marquesina de aluminio extruido ACA-845 está diseñada para aportar un estilo distintivo al exterior de un edificio, al tiempo que lo mantiene fresco y ahorra energía al reducir el deslumbramiento y la carga térmica.

Construcción estándar

• Material:Aluminio con acabado natural.
• Elemento del marco:Canal de 8" de alto x 2" de profundidad (203 x 51)
• Hojas: estilo perfil aerodinámico 45^ox 0.110" (2.8) de espesor.
• Cubierta de sujeción:tubo de 1.3" alto x 1.08" ancho x 0.085" grosor (33 x 27 x 2).
• Riel de montaje:Oculto
• Tamaño mínimo:
  Sección única:  36" de ancho x 18" de proyección (914 x 457 mm)
• Tamaño máximo:
  Sección única: 120" x 48" (3048 x 1219 mm)
  Secciones múltiples: Ancho ilimitado x 48" (1219)


La separación máxima entre cubiertas es de 96" (2438). El voladizo es de 12" (305) más allá de la cubierta en cada extremo.

Clasificación

• Carga de diseño:50 psf (libras por pie cuadrado) hacia abajo / 30 psf (libras por pie cuadrado) hacia arriba.
