Descripción
Características:
Modelos AM?45?PD / AM?51?PD
Damper de control para aplicaciones de presión y velocidad medias a altas. Aluminum Airfoil - Estación de medición de flujo de aire

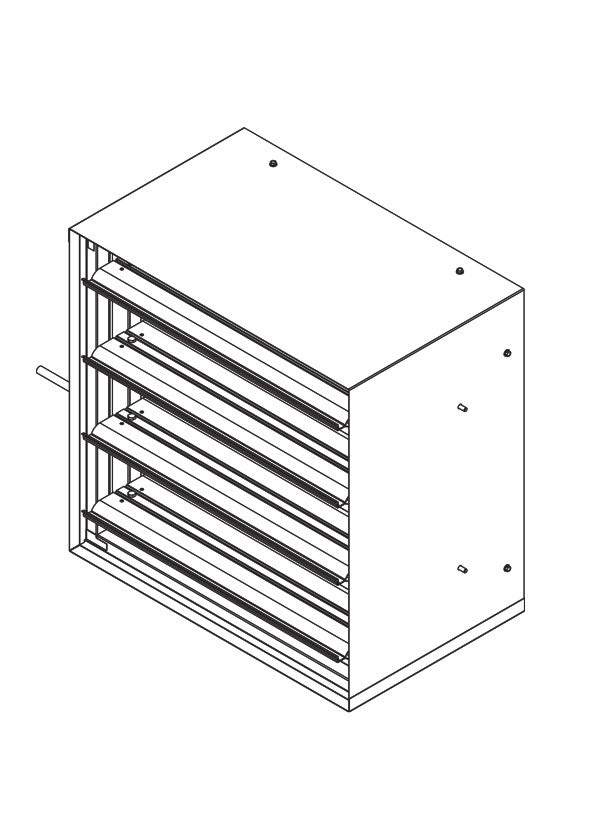

Damper de control AM?45?PD y AM?51?PD emplean un robusto bastidor de canal y hojas aerodinámicas para el control automático del aire y el balanceo manual. Son ideales para aplicaciones de presión y velocidad medias a altas, con opciones de sellado y transmisión modulante.
|
Construcción estándar |
||
|
AM-45-PD |
AM-51-PD |
|
|
Estructura |
Canal de acero galvanizado 5" × 1" (127 × 25), calibre 13 (2,4 mm), con esquineros de unión. Perfil bajo en cabezal y base para alturas < 13" (330 mm). |
|
|
Cuchillas |
6" × 14 ga (152 × 2,0 mm) acero galvanizado – airfoil. Paralelas. |
6" (152 mm) aluminio extruido de pared doble, heavy gauge – airfoil. Paralelas. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13 mm). |
|
|
Enlace |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos. |
|
|
Eje de control |
Eje de transmisión redondo de 1/2" × 5" (13 × 127) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado/soldado de fábrica. |
|
|
Puntos de levantamiento |
7/8" (22 mm) de diámetro, uno en cada extremo del marco. |
|
|
Tamaño mínimo: |
8" × 6" (203 × 152 mm). |
8" × 6" (203 × 152 mm). |
|
Tamaño máximo: |
Sección simple: 48" × 72" (1219 × 1829 mm). Sección múltiple: 144" × 144" (3658 × 3658 mm). |
|
Características
- Presión máxima del sistema: 2 in. wg (0,50 kPa) en ambos modelos.
- Fugas: 3,0–9,7 cfm/ft² en rangos de 1,0–6,0 in. wg en ambos modelos.
- Velocidad del sistema:
AM?45?PD: 120-4000 FPM (0.61-20.32 m/s)
AM?51?PD: 0–4000 FPM (0–20.32 m/s).
