Modelos AM?45?TD / AM?51?TD
Estaciones de medición de flujo de aire – Airfoil con sistema de dispersión térmica

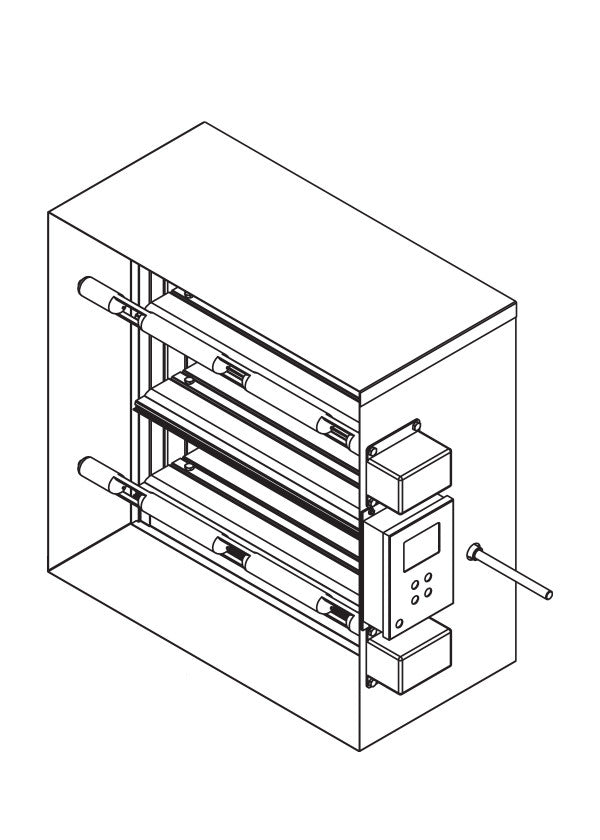

Las estaciones AM?45?TD y AM?51?TD emplean compuertas de control de baja fuga con equipo de medición de flujo de aire de alta precisión en un solo conjunto compacto. Las compuertas CD?45 y CD?51 se entregan de fábrica con actuador modulante de 24V y sistema de medición por dispersión térmica. Termistores encapsulados con circuitos de calentamiento y transmisores ELECTRA?flo G5 proporcionan alta protección ambiental junto con medición electrónica avanzada de flujo de aire.
|
Construcción estándar |
||
|
AM?45?TD |
AM?51?TD |
|
|
Estructura |
Bastidor de canal de acero galvanizado 5" × 1" (127 × 25), calibre 13 (2,4 mm), con esquineros de unión. Perfil bajo en cabezal y base para alturas menores a 13" (330 mm). |
|
|
Cuchillas |
6" × 14 ga (152 × 2,0 mm) acero galvanizado – airfoil. Paralelas. |
6" (152 mm) aluminio extruido de pared doble, heavy gauge – airfoil. Paralelas. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13 mm). |
|
|
Enlace |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos. |
|
|
Eje de control |
No aplica (control integrado con actuador). |
|
|
Tamaño mínimo: |
8" × 6" (203 × 152 mm). |
8" × 6" (203 × 152 mm). |
|
Tamaño máximo: |
Sección simple: 48" × 72" (1219 × 1829 mm). Sección múltiple: 120" × 120" (3048 × 3048 mm). |
|
Características
- Rango de velocidad del sistema: 0–4000 fpm (0–20,32 m/s) en ambos modelos.
- Presión máxima del sistema: 2 in. wg (0,50 kPa) en ambos modelos.
- Fugas
AM?45?TD:
3,0 cfm/ft² @ 1,0 in. wg;
4,0 cfm/ft² @ 1,0 in. wg;
8,0 cfm/ft² @ 4,0 in. wg;
9,7 cfm/ft² @ 6,0 in. wg.
AM?51?TD:
3,0 cfm/ft² @ 1,0 in. wg;
5,0 cfm/ft² @ 4,0 in. wg;
7,0 cfm/ft² @ 10,0 in. wg.
