Descripción
Características:
Modelo AM?PD

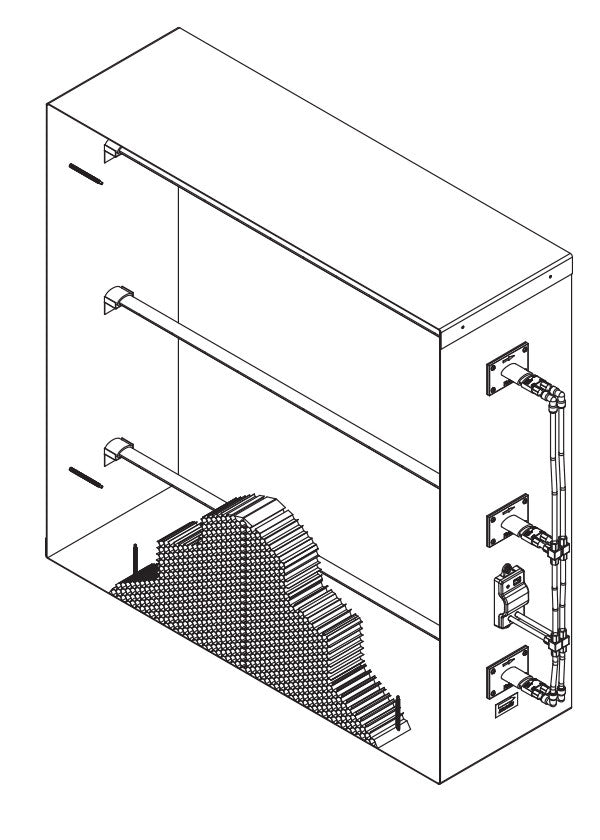

Estación de medición de flujo de aire con enderezador de aire tipo panal y transmisor diferencial.
La estación AM?PD emplea un sleeve de acero galvanizado y un enderezador de flujo tipo “panal de abeja” de aluminio anodizado para medición precisa de presión diferencial en sistemas de ventilación. Es ideal para aplicaciones de monitoreo y balanceo de aire en secciones horizontales o verticales.
|
Construcción estándar |
|
|
AM?PD |
|
|
Estructura |
Manga (sleeve) de 12" × 20 ga (305 × 1,0 mm) de acero galvanizado. |
|
Cuchillas |
Enderezador de flujo tipo panal de aluminio. |
|
Ejes |
No aplica (usa sondas de presión). |
|
Enlace |
No aplica. |
|
Rodamientos |
No aplica. |
|
Tamaño mínimo: |
Horizontal: 8" × 6" (203 × 152 mm). Vertical: 6" × 8" (152 × 203 mm). |
|
Tamaño máximo: |
Sección simple: 120" × 96" (3048 × 2438 mm). |
Características
- Material de la sonda: Extrusión de aluminio anodizado.
- Ubicación de montaje de la sonda: Derecha.
- Transmisor: Scout/DP (Bluetooth o Básico).
- Salida del transmisor: 1 salida analógica (0–10 VDC, máx. 10 mA).
- Alimentación del transmisor: 24 VAC ±10%, 50/60 Hz, 11 VA o 14–32 VDC, 20 mA, Clase 2.
