Características:

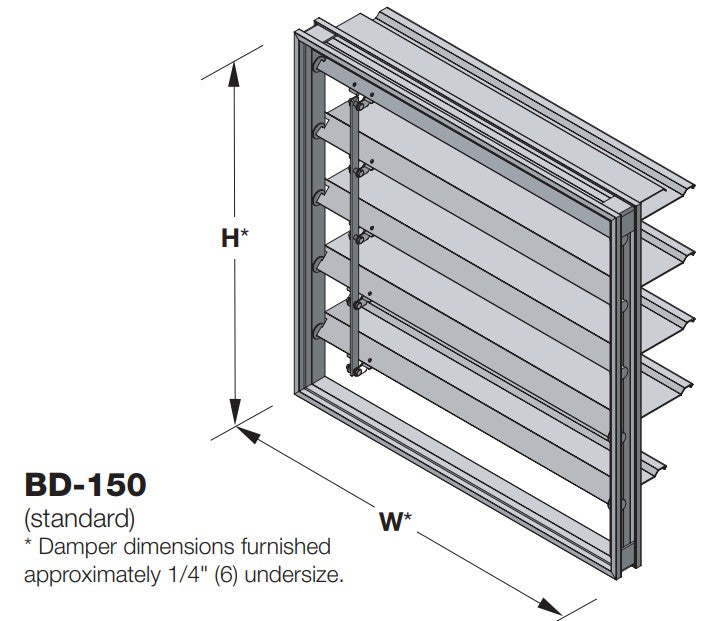

Modelo BD-150
Compuerta antirretorno con hoja de estilo extruido

La compuerta antirretorno BD-150 utiliza hojas extruidos accionados por gravedad para restringir el flujo de aire inverso y permitir el flujo de aire hacia adelante en la dirección deseada. La compuerta BD-150 se puede montar vertical u horizontalmente (con el flujo de aire hacia arriba) en instalaciones de admisión o escape para aplicaciones de baja a media velocidad y presión.

Construcción estándar

• Marco:Canal de aluminio extruido de 1-7/8" x 13/16" x 0.081" (46 x 21 x 2).
• Cuchillas:aluminio extruido de 0,05" (1,3") de espesor.
• Mecanismo de conexión:Expuesto en la hoja.
• Rodamientos:Sintéticos.
• Sellos:Borde de la hoja de vinilo extruido.
• Tamaño mínimo:6" x 6" (152 x 152)
• Tamaño máximo:
  Sección única:48" x 48" (1219 x 1219)
  Secciones múltiples : Ilimitado



Clasificaciones

• Fugas:10,7 cfm/ft² a 1,0 pulg. c.a. (0,05 m³ ^/ s/m² a 0,25 kPa)
• Temperatura:-40 ° F a 200 ° F (-40 ° C a 93 ° C)
