Descripción
Características:

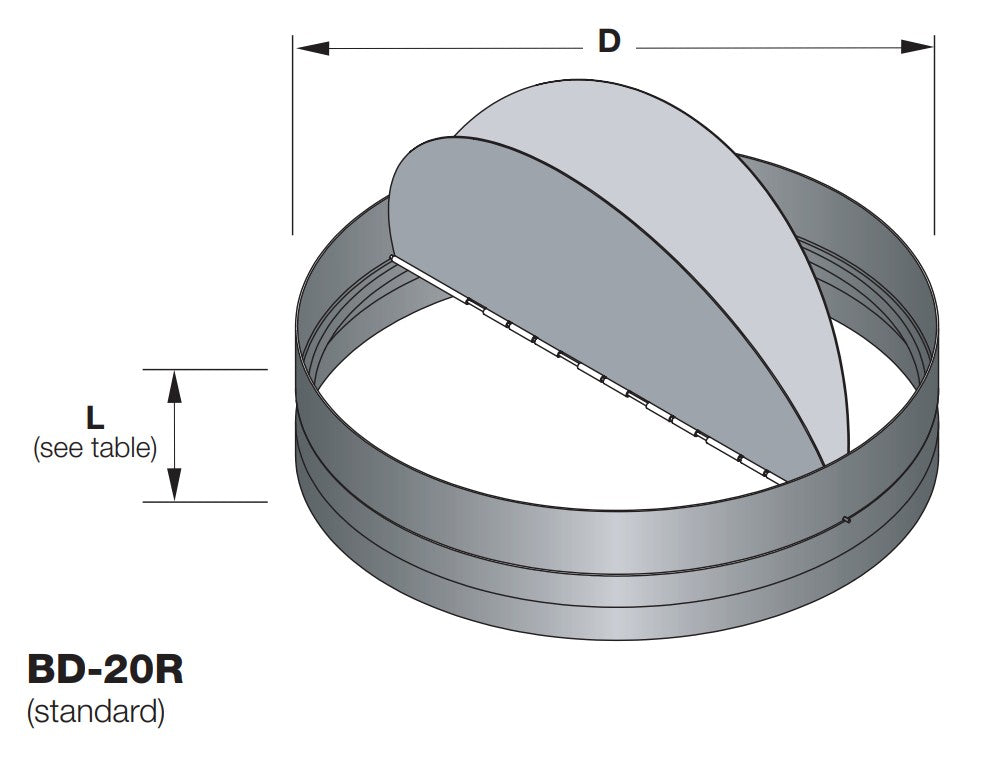

Modelo BD-20R
Compuerta antirretorno con hoja redonda estilo mariposa
Las compuertas antirretorno BD-20R emplean hojas tipo mariposa accionadas por gravedad para restringir el flujo de aire inverso y permitir el flujo de aire hacia adelante en la dirección deseada. La compuerta BD-20R se puede montar vertical u horizontalmente en instalaciones de escape o admisión para aplicaciones de baja velocidad y presión.
Construcción estándar:
- Estructura: Acero galvanizado de 24 ga. (0,70)
- Hojas: Aluminio de 24 ga. (0,51) - tipo mariposa
- Sellos: Sellos de goma en los bordes de las hojas
- Tamaño mínimo: 4" Ø (102 Ø)
- Tamaño máximo: 12" Ø (305 Ø)
Características:
- Velocidad máxima del sistema: 1000 pies/min (5,1 m/s)
- Presión máxima del sistema: 1 pulg. c.a. (0,25 kPa)
- Temperatura: –20 °F a 130 °F (–29 °C a 54 °C)
