BD-250 - Compuerta antirretorno con hoja de estilo extruido – Velocidad Media a Alta



BD-250 - Compuerta antirretorno con hoja de estilo extruido – Velocidad Media a Alta

Características:

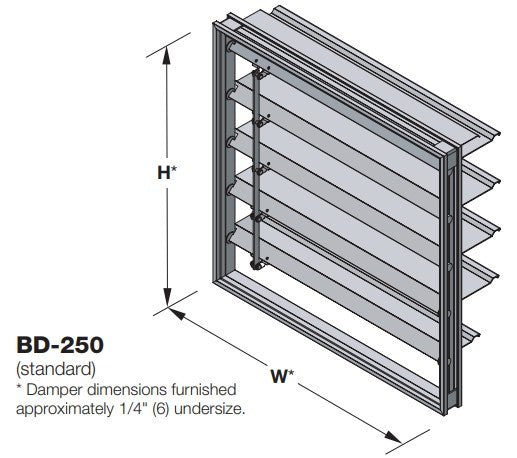

Modelo BD-250
Compuerta antirretorno con hoja de estilo extruido – Velocidad Media a Alta

La compuerta antirretorno BD-250 utiliza hojas extruidas accionados por gravedad para restringir el flujo de aire inverso y permitir el flujo de aire hacia adelante en la dirección deseada. La compuerta BD-250 se puede montar vertical u horizontalmente (con el flujo de aire hacia arriba) en instalaciones de admisión o escape para aplicaciones de baja a media velocidad y presión.



Construcción estándar

• Marco:Canal de aluminio extruido de 1-15/16" x 15/16" x 0.125" (49 x 24 x 3).
• Hojas:aluminio extruido de 0,07" (1,8") de espesor.
• Mecanismo de conexión:Expuesto en la hoja.
• Rodamientos:Sintéticos.
• Sellos:Borde de la hoja de vinilo extruido.
• Tamaño mínimo:6" x 6" (152 x 152)
• Tamaño máximo:
  Sección única:48" x 52" (1219 x 1321)
  Secciones múltiples: Ilimitado



Certificaciones

• Fugas:13,3 cfm/ft² a ^1,0 c.a. (0,07 m³ ^/ s/m² ^a 0,25 kPa)
• Temperatura:-40 ^° F a 200 ^° F (-40 ^° C a 93 ^° C)
