Descripción
Características:

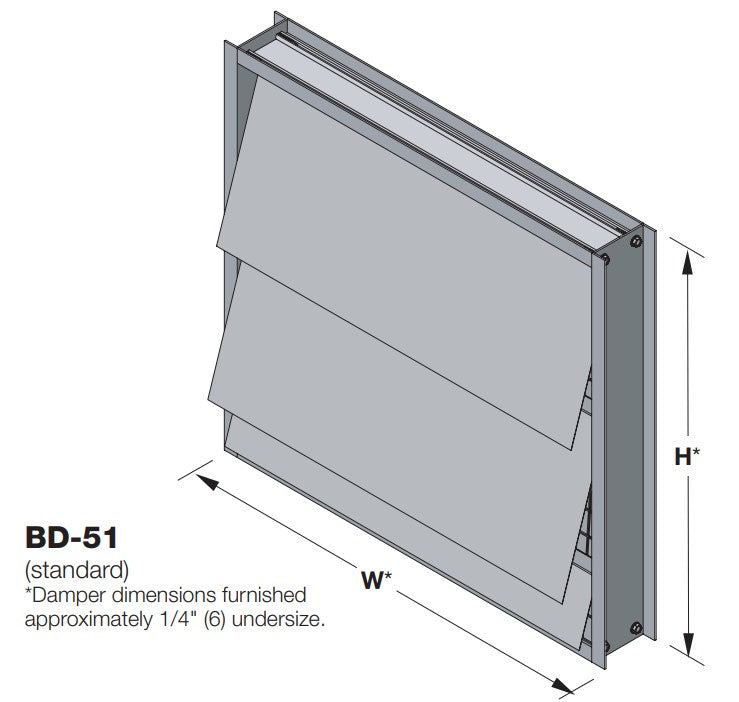

Modelo BD-51
Compuerta antirretorno tipo lámina – hoja de fibra
La compuerta antirretorno BD-51 utiliza hojas de tela accionadas por gravedad para restringir el flujo de aire y permitir el flujo hacia adelante en la dirección deseada. La compuerta BD-51 se puede montar vertical u horizontalmente (con el flujo de aire hacia arriba) en instalaciones de extracción o admisión para aplicaciones de baja a media velocidad y presión.
Construcción estándar
- Estructura:Perfil de aluminio extruido de 2" x 1/2" x 0,06" (51 x 13 x 1,5).
- Cuchillas:Neopreno Ventglas de doble revestimiento y tejido de fibra de vidrio.
- Soporte:malla de alambre de 1/2" x 19 ga. (13 x 1,2).
- Tamaño mínimo:6" x 6" (152 x 152)
-
Tamaño máximo:
Sección única: 914 x 610 mm (36" x 24")
Sección múltiple: Ilimitado
Clasificaciones
-
Fugas:
21,0 cfm/ft² a 4,0 pulg. c.a. (0,11 m³ /s/m² a 1,00 kPa)
19,0 cfm/ft² a 3,0 pulg . c.a. (0,10 m³ / s/m² a 0,80 kPa)
11,0 cfm/ft² a 1,0 pulg . c.a. ( 0,06 m³/s/m² a 0,25 kPa) - Temperatura:-65 ° F a 400 ° F (-54 ° C a 204 ° C)
