Descripción
Características:

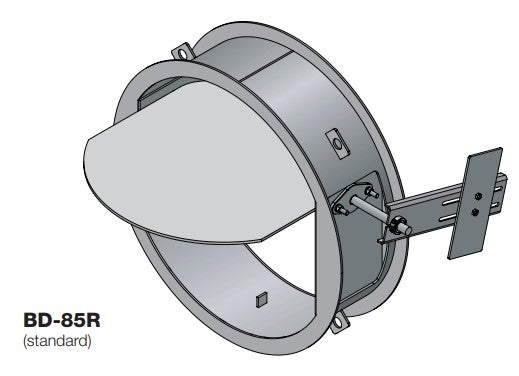

Modelo BD-85R
Compuerta antirretorno redonda – Industrial
La compuerta antirretorno industrial BD-85R cuenta con un robusto marco redondo y una sola pala redonda, diseñada para permitir el flujo de aire hacia adelante en la dirección deseada y evitar el reflujo. Incorpora un sistema de contrapeso ajustable en campo y es ideal para aplicaciones de alta presión y velocidad.
Construcción estándar
- Marco:Acero redondo, ver tabla para más detalles
- Material de la hoja:Acero, ver tabla para más detalles
- Tope de la hoja:Tope de pasador en posición completamente abierta y cerrada
- Estilo de la hoja:Hoja de acero redonda simple; reforzada donde se requiere
- Ejes:Acero chapado, ver tabla para más detalles
- Rodamientos:Casquillo de acero inoxidable
- Eje de control: Eje motriz redondo de 6" (152) de largo, ver tabla para más detalles
- Acabado:Recubrimiento en polvo de poliuretano Hi-Pro, gris, *MCOT de 250 °F (121°C). Recubrimiento en polvo de alta temperatura, gris, *MCOT de 400 °F (204 °C)
- Tamaño mínimo:6" Ø (102 Ø)
- Tamaño máximo:44" Ø (1118 Ø)
- Orejetas de elevación:Cuatro orejetas de elevación de 1" (25) proporcionadas en amortiguadores > 16" Ø (406 Ø)
Certificaciones
-
Velocidad:
Hasta 6500 pies/min (33,02 m/s)
-
Temperatura:
De -40 °F a 400 °F (de -40 °C a 204 °C)
-
Presión:
Hasta 18,0 pulgadas de columna de agua (4,48 kPa)
