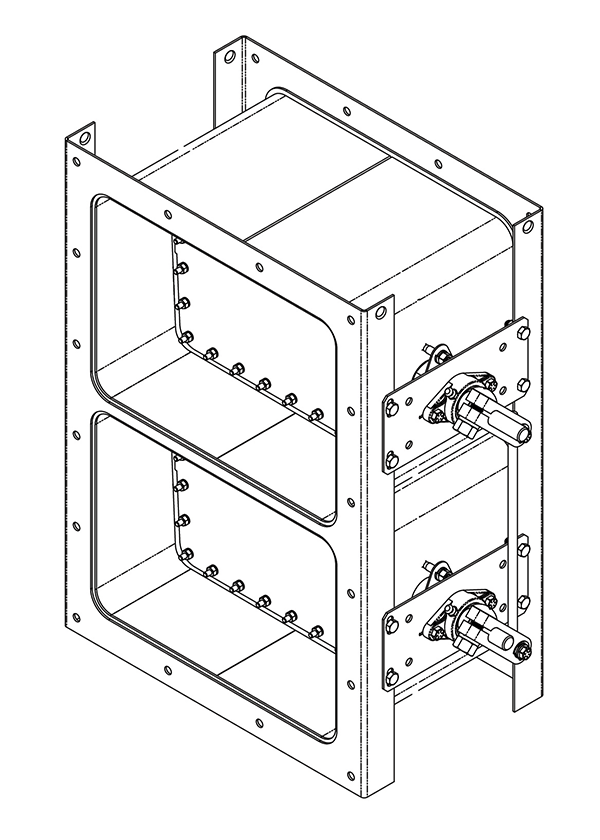

Modelo BT-91
Bubble-Tight Damper Single Blade – Damper hermetico Rectangular de una hoja
El BT-91 es un damper de control industrial diseñado para aplicaciones de aislamiento y descontaminación. Los bubble-tight dampers están diseñados para tener los niveles de fuga (leakage) más bajos posibles. Aplicaciones típicas incluyen plantas industriales, laboratorios, clean rooms, instalaciones farmacéuticas, nucleares, instalaciones del DOE y cualquier aplicación que requiera una fuga extremadamente baja.
El BT-91 está probado para clasificación bubble-tight leakage de acuerdo con AMCA 500-D hasta 10 in. wg (2.5 kPa). El marco del damper es tipo flanged para facilitar el montaje y el sello de la hoja está fijado mecánicamente.
|
Construcción estándar |
|
|
BT-91 |
|
|
Estructura |
Canal de acero (steel channel). |
|
Cuchillas |
Acero. |
|
Ejes |
Acero con recubrimiento (plated steel). |
|
Enlace |
Barras de acero de 3/16" (5 mm) de espesor x 3/4" (19 mm) de ancho. |
|
Rodamientos |
Ball bearing relubricable con montaje externo (outboard mounting). |
|
Tamaño mínimo: |
6" × 6" (152 × 152 mm). |
|
Tamaño máximo: |
48" × 52" (1219 × 1321 mm). |
Punto de levantamiento: N/A
Características
- Tipo de damper: Bubble-tight damper de una sola hoja (single blade).
- Leakage: Bubble-tight conforme a AMCA 500-D.
- Velocidad máxima: Hasta 4,000 fpm (20.3 m/s).
- Rango de temperatura:
- Mínima: -40 °F (-40 °C)
- Máxima: 250 °F (121 °C)
- Presión diferencial: Hasta 10.0 in. wg (2.5 kPa).
- Aplicación principal: Aislamiento y control en sistemas donde se requiere fuga prácticamente nula.
