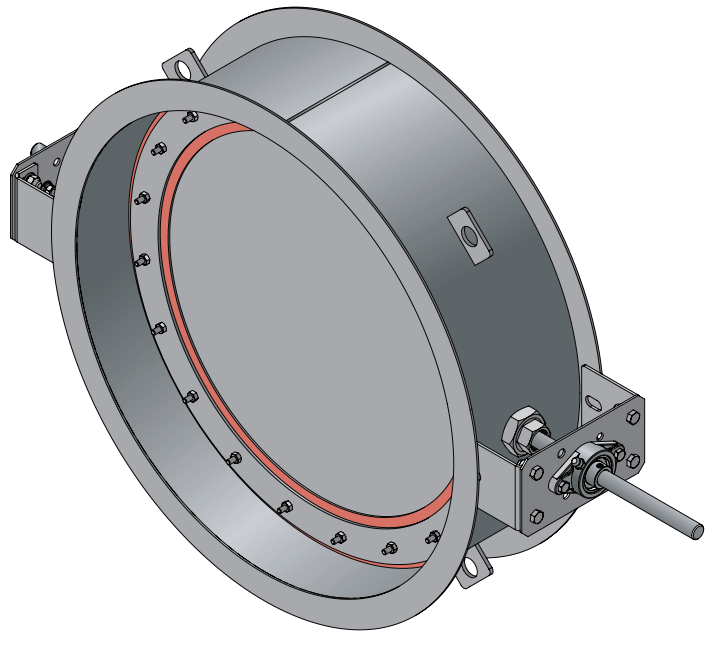

Modelo BT-91R
Damper de una sola hoja, hermético y redondo
El BT-91R es un damper de control industrial diseñado para aplicaciones de aislamiento y descontaminación. Los dampers herméticos están diseñados para ofrecer los índices de fuga más bajos posibles. Entre sus aplicaciones típicas se incluyen plantas de procesamiento industrial, laboratorios, cuartos limpios, instalaciones farmacéuticas, instalaciones nucleares, instalaciones del Departamento de Energía de EE. UU. y otras aplicaciones que requieren fugas extremadamente bajas. El BT-91R se somete a pruebas de estanqueidad según la norma AMCA 500-D para garantizar una presión de hasta 2,5 kPa (10 pulg. wg). El marco del damper cuenta con bridas para facilitar el montaje, y el sello de la hoja se fija mecánicamente a la misma.
Construcción estándar
- Marco:Perfil de acero
- Hojas:Redondas de acero.
- Topes de la hoja:Tope de pasador en posición totalmente abierta y totalmente cerrada.
- Ejes:Acero galvanizado.
- Sellos de eje:Doble glándula.
- Rodamientos:Rodamiento de bolas relubricable, montaje externo.
- Eje de control:eje de transmisión redondo de 6" (152") de largo.
- Acabado:Recubrimiento en polvo de poliuretano de alta calidad, color gris. (Dos años de garantía)
- Tamaño mínimo:4" Ø (102 Ø)
- Tamaño máximo:36" Ø (914 Ø)
- Orejetas de elevación:Se proporcionan cuatro orejetas de elevación de 1" (25) en dampers de > 16" Ø (406 Ø).
Clasificación
- Fugas:Estanqueidad total según la norma AMCA-500D.
- Presión máxima:10 pulg. c.a. (2,5 kPa) - presión diferencial
- Velocidad máxima:4000 pies/min (33 m/s)
-
Temperatura:
Mínima:-40 ° F (-40 ° C)
Máximo: 250 ° F (121 ° C)
