Descripción
Características:

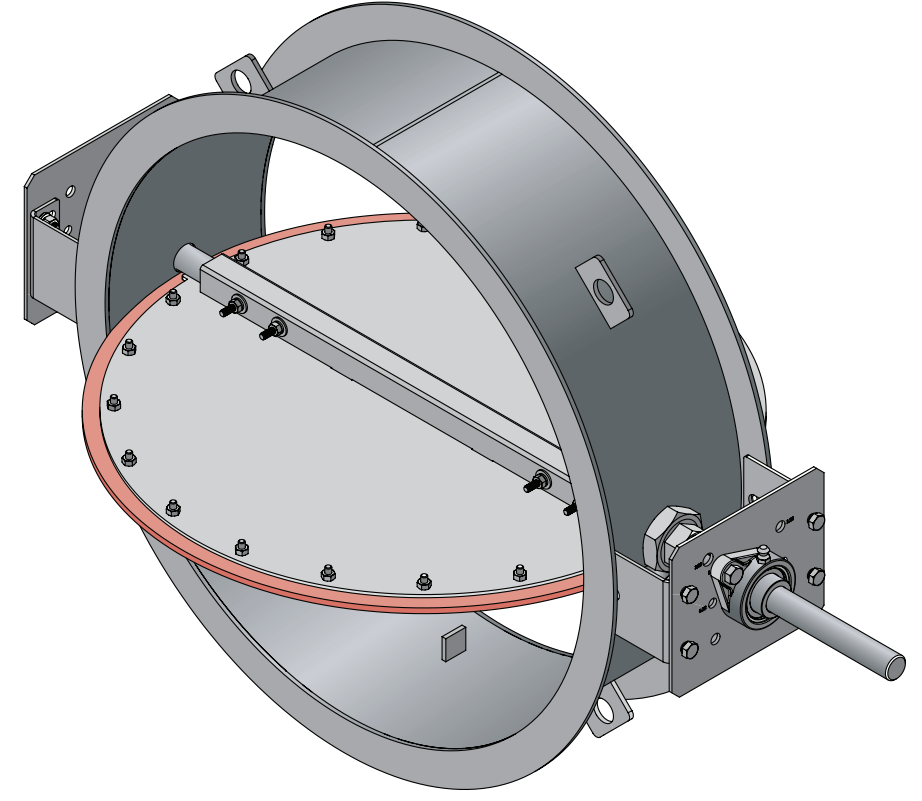

Modelo BT-95R
Damper de una sola hoja, hermético y redondo
El BT-95R es un damper de control industrial hermético diseñado para aplicaciones de aislamiento y descontaminación. Los dampers herméticos están diseñados para tener los índices de fuga más bajos posibles. Las aplicaciones típicas incluyen plantas de procesamiento industrial, laboratorios, cuartos limpios, instalaciones farmacéuticas, instalaciones nucleares, instalaciones del Departamento de Energía de EE. UU. y otras aplicaciones que requieren fugas extremadamente bajas. El BT-95R se prueba para obtener índices de fuga hermética según la norma AMCA 500-D hasta 7,5 kPa (30 pulg. wg). El marco del damper tiene bridas para facilitar el montaje y el sello de la hoja está fijado mecánicamente a la hoja.
Construcción estándar
- Marco:Acero dulce.
- Tipo de brida:
- Material de la hoja:Acero dulce.
- Topes de la hoja:Tope de pasador en posición totalmente abierta y totalmente cerrada.
- Tipo de hoja:Hoja redonda simple de acero; reforzada donde sea necesario.
- Sellos de la hoja:Caucho de silicona, fijado mecánicamente a la hoja.
- Ejes:Acero galvanizado.
- Sellos de eje:Glándula doble.
- Rodamientos:Rodamiento de bolas relubricable, montaje externo.
- Eje de control:eje de transmisión redondo de 6" (152") de largo.
- Acabado:Recubrimiento en polvo de poliuretano de alta calidad, color gris. (Dos años de garantía)
- Tamaño mínimo:6" Ø (152 Ø)
- Tamaño máximo:48" Ø (1219 Ø)
- Orejetas de elevación:Se proporcionan cuatro orejetas de elevación de 1" (25) en dampers de > 16" Ø (406 Ø).
Clasificación
- Fugas:Estanqueidad total según la norma AMCA-500D.
- Presión máxima:30 pulg. c.a. (7,5 kPa) - presión diferencial
- Velocidad máxima:6500 pies/min (33 m/s)
-
Temperatura:
Mínima:-40 ° F (-40 ° C)
Máximo: 250 ° F (121 ° C)
