Descripción
Características:
Modelos BT-91R / BT-95R

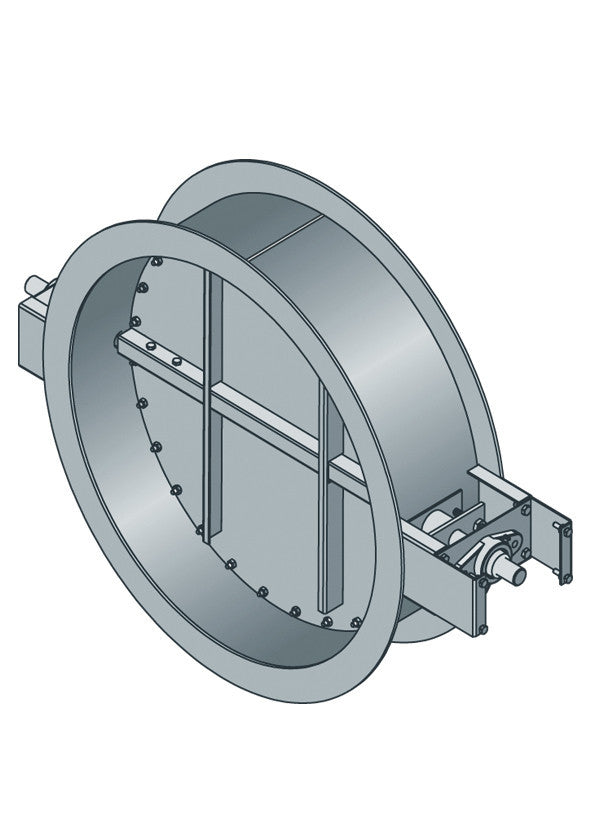

Bubble-Tight Damper Single Blade – Damper hermético Redondo de una hoja
Los modelos BT-91R y BT-95R son damper de control industrial tipo bubble-tight, diseñados para aplicaciones de aislamiento y descontaminación donde se requiere el nivel más bajo posible de fuga (leakage). Aplicaciones típicas incluyen plantas industriales, laboratorios, clean rooms, instalaciones farmacéuticas, nucleares, instalaciones del DOE y otras aplicaciones críticas. Ambos modelos están probados conforme a AMCA 500-D, con diferencia en su capacidad de presión, siendo el BT-95R de mayor desempeño. Los dampers cuentan con marco flanged para fácil instalación y sellos de hoja fijados mecánicamente.
|
Construcción estándar |
||
|
BT-91R |
BT-95R |
|
|
Estructura |
Canal de acero (steel channel). |
Acero al carbón (mild steel) con brida circular (round flange). |
|
Cuchillas |
Cuchilla redonda de acero. |
Cuchilla redonda de acero, reforzada donde se requiera. |
|
Ejes |
Acero recubierto (plated steel). |
|
|
Puntos de levantamiento |
4 lifting lugs de 1" en >16" Ø. |
|
|
Rodamientos |
Rodamiento tipo ball bearing relubricable, montaje exterior (outboard). |
|
|
Eje de control |
Eje redondo de accionamiento de 6" (152 mm). |
|
|
Tamaño mínimo: |
4" Ø (102 mm). |
6" Ø (152 mm). |
|
Tamaño máximo: |
36" Ø (914 mm). |
48" Ø (1219 mm). |
Características
- Tipo de damper: Bubble-tight damper (ambos modelos).
- Leakage: Bubble-tight conforme a AMCA 500-D.
- Presión máxima:
- BT-91R: Hasta 10 in. wg (2.5 kPa)
- BT-95R: Hasta 30 in. wg (7.5 kPa)
- Velocidad máxima:
- BT-91R: Hasta 4,000 fpm (20.3 m/s)
- BT-95R: Hasta 6,500 fpm (33 m/s)
- Rango de temperatura (ambos):
- Mínima: -40 °F (-40 °C)
- Máxima: 250 °F (121 °C)
- Sistema de sellado: Silicone rubber con fijación mecánica para asegurar hermeticidad.
- Montaje: Marco circular con brida (flanged) para instalación sencilla.
- Lifting: Incluyen lifting lugs en equipos mayores a 16" Ø para facilitar manejo e instalación.
Aplicación: Sistemas críticos donde se requiere aislamiento prácticamente total.
