Descripción
Características:

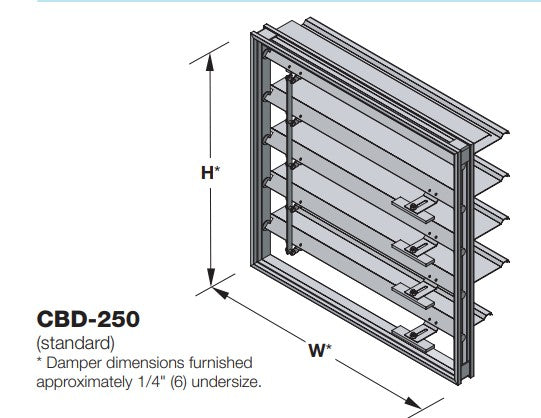

Modelo CBD-250
Compuerta antirretorno contrabalanceado ajustable con hoja de estilo extruido
La compuerta antirretorno CBD-250 utiliza hojas extruidas contrabalanceados, accionados por gravedad, para restringir el flujo de aire inverso y permitir el flujo de aire hacia adelante en la dirección deseada. La compuerta CBD-250 se puede montar vertical u horizontalmente (con el flujo de aire hacia arriba) en instalaciones de extracción o admisión para aplicaciones de baja a media velocidad y presión.
Construcción estándar
- Marco:Canal de aluminio extruido de 1-15/16" x 15/16" x 0.125" (49 x 24 x 3).
- Hojas:aluminio extruido de 0,07" (1,8") de espesor.
- Mecanismo de conexión:Expuesto en la hoja.
- Rodamientos:Sintéticos.
- Sellos:Borde de la hoja de vinilo extruido.
- Contrapesos:En la hoja - ajustables.
-
Tamaño mínimo:
6" x 9" (152 x 229)
6" x 11" (152 x 279) -
Tamaño máximo:
Sección única:48" x 52" (1219 x 1321)
Secciones múltiples: Ilimitado
Clasificaciones
- Fugas:12,4 cfm/ft 2 a 1,0 pulg. c.a. (0,07 m3/s/m2 a 0,25 kPa).
- Temperatura:-40 ° F a 200 ° F (-40 ° C a 93 ° C).
