CD-21R/22R - Damper de control redondo - Triple-V de una sola hoja

Construcción estándar

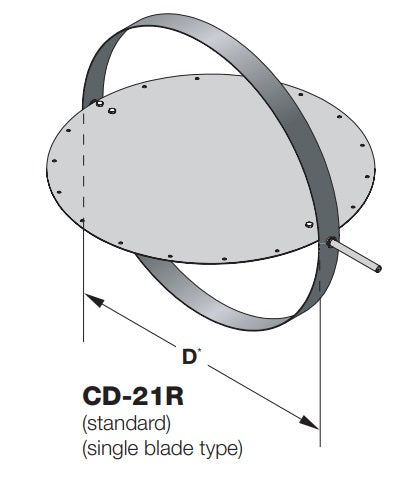

Modelo CD-21R

Modelo CD-22R

Modelo CD-25R

Modelo CD-25R-CO2

Marco

Acero galvanizado de 2" x calibre 16 (51 x 1,6).

acero galvanizado de 2" x calibre 16 (51 x 1,6).

acero galvanizado de 12" x 20 ga. (305 x 1.0).

Acero galvanizado de 12" x 20 ga. (305 x 1.0).

Hojas

acero galvanizado redondo equivalente a calibre 14 (2.0)

acero galvanizado de triple V de calibre 16 (1,5).

 acero galvanizado equivalente a calibre 14 (2.0) - redondas.

 acero galvanizado equivalente a calibre 14 (2.0) - redondas.

Ejes

acero chapado de 1/2" (13") de diámetro.

acero chapado de 1/2" (13") de diámetro.

 acero chapado de 1/2" (13") de diámetro.

acero chapado de 1/2" (13") de diámetro.

Sistema de articulación

Oculto en el marco.

Oculto en el marco.

N/A

N/A

Rodamientos

Sintéticos

Sintéticos

Sintéticos

N/A

Sellos

N/A

N/A

Sellos de polietileno en el borde de la cuchilla.

Sellos de polietileno en el borde de la cuchilla.

Eje de control

Eje de transmisión de 1/2" x 3" (13 x 76).

Eje de transmisión de 1/2" x 3" (13 x 76).

eje de transmisión redondo de 1/2" x 3" (13 x 76).

eje de transmisión redondo de 1/2" x 5" (13 x 127).

Sensor

N/A

N/A

N/A

Sensor de CO? para ambientes

Actuador de amortiguador

N/A

N/A

N/A

Modulante, proporcional de 24 V.

Transformador

N/A

N/A

N/A

De 120 V a 24 V. Se suministra suelto.

Tamaño mínimo:

5 Ø (127 Ø)

12" Ø (305 Ø).

6" Ø (152 Ø)

6" Ø (152 Ø)

Tamaño máximo:

24" Ø

36" Ø (914 Ø)

24" Ø (610 Ø)

24" Ø (610 Ø)

Modelo CD-21R

Modelo CD-22R

Modelo CD-25R/25R-CO2

Velocidad máxima del sistema:

1500 fpm (7.7 m/s)

1500 fpm (7.7 m/s)

4,000 fpm (20.4 m/s)
4,000 fpm (20.4 m/s)
3,500 fpm (17.8 m/s)
3,000 fpm (15.3 m/s)

Presión máxima del sistema:

1.0 in. wg. (0.25 kPa)

2.5 in. wg. (0.62 kPa)

10.0 in. wg. (2.5 kPa)
8.0 in. wg. (2.0 kPa)
6.0 in. wg. (1.5 kPa)
4.0 in. wg. (1.0 kPa)

Temperatura:

-25°F to 180°F (-32°C to 83°C)

-25°F to 180°F (-32°C to 83°C)

-25°F to 180°F (-32°C to 83°C)

Fuga Maxima

N/A

N/A

5.5 cfm/ft2 @ 10 in. wg. (0.028 m3/s/m2 @ 2.5 kPa)
5.0 cfm/ft2 @ 8 in. wg. (0.026 m3/s/m2 @ 2.0 kPa)
3.3 cfm/ft2 @ 4 in. wg. (0.017 m3/s/m2 @ 1.0 kPa)
1.5 cfm/ft2 @ 1 in. wg. (0.008 m3/s/m2 @ 0.25 kPa)
