Descripción
Características:
Modelos CD-41/42

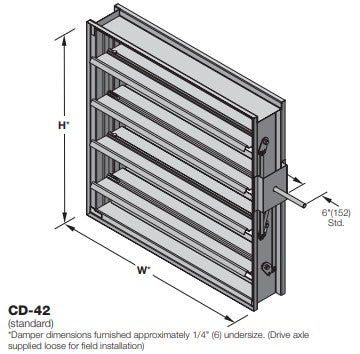

Damper de control de triple V con hojas paralelas - Hoja de 3V.
El damper de control CD-41 Hoja paralela y CD-42 Hoja opuesta emplea una hoja en triple V y un robusto bastidor de canal en forma de sombrero para el control automático del aire y el equilibrado manual en aplicaciones de presión y velocidad medias.
|
Construcción estándar |
||
|
Modelo CD-41 |
Modelo CD-42 |
|
|
Marco |
Canal de acero galvanizado de 5" x 1" (127 x 25) con refuerzo de esquina entrelazado. Equivalente a un marco de canal de calibre 13 (2.4). Cabezal y umbral de perfil bajo utilizados en tamaños inferiores a 13" (330) de altura. |
|
|
Hojas |
Acero galvanizado de 152 x 1,5 pulgadas (6" x calibre 16) - triple V. Acción paralela. |
Acero galvanizado de 6" x calibre 16 (152 x 1,5) - triple V. Acción opuesta. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos |
|
|
Eje de control |
Eje motriz redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para instalación en campo. Eje intermedio instalado de fábrica suministrado con todos los amortiguadores de secciones múltiples: 1/2" (13) de diámetro para W>48" (1219) o H>72" (1829), 3/4" (19) de diámetro para W>96" (2438). De fábrica. |
|
|
Tamaño mínimo: |
6" x 5" (152 x 127) |
6" x 5" (152 x 127) |
|
Tamaño máximo: |
Con sellos: 36" x 72" (914 x 1829) Sección única: 48" x 72" (1219 x 1829) |
|
Características
-
Fugas (con sellos):
8,0 cfm/ft² a4 pulg. C.a. (0,04 m³ /s/m² a 1,00 kpa)
4,0 cfm/ft² a 1 pulg. C.a. (0,02 m³ / s/m² a 0,25 kpa) -
Temperatura:
-25 °F a 180 ° F (-32 ° C a +83 ° C) con cojinetes sintéticos
-72 °F a 275 °F (-58 °C a 135 °C) con cojinetes de acero inoxidable.
