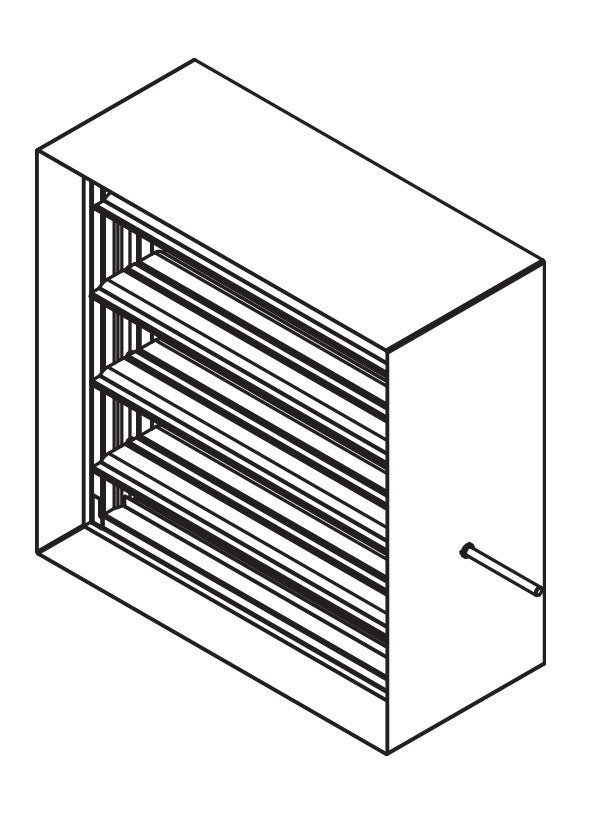

Modelos CD-47/48
Damper de control con hoja aislada de perfil aerodinámico - Acero
El damper de control CD-47 y CD-48 emplea hojas aerodinámicas aislados y un robusto bastidor en forma de sombrero para proporcionar una estanqueidad de clase 1A y un control de aire excepcional en aplicaciones de presión y velocidad medias a altas.
|
Construcción estándar |
||
|
Modelo CD-47 |
Modelo CD-48 |
|
|
Marco |
Canal de acero galvanizado de 127 x 25 mm (5" x 1") con refuerzo de esquina entrelazado. Equivalente a un marco de canal de calibre 13 (2.4"). Se utilizan cabezales y umbrales de perfil bajo en tamaños inferiores a 330 mm (13") de altura. |
|
|
Hojas |
Acero galvanizado equivalente de 6" x calibre 14 (152 x 2,0) - perfil aerodinámico. Paralelas. |
Acero galvanizado equivalente de 6" x calibre 14 (152 x 2,0) - perfil aerodinámico. Opuestos. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos |
|
|
Sellos |
Sellos de silicona para los bordes de las Hojas, enrolladas integralmente y fijadas mecánicamente a las mismas. Sellos metálicos flexibles para los marcos. |
|
|
Eje de control |
Eje motriz redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para su instalación en campo. Eje intermedio de 3/4" (19) de diámetro instalado de fábrica en todos los amortiguadores de secciones múltiples. |
|
|
Tamaño mínimo: |
Una hoja: 8" x 6" (203 x 152). |
Dos hojas: 8" x 10" (203 x 254). |
|
Tamaño máximo: |
Sección única: 48" x 72" (1219 x 1829). |
|
Características
-
Fugas:
Class 1A: 3.0 cfm/ft2@ 1 in. wg. (0.015 m3/s/m2 @ 0.25 kPa)
Class 1: 4.0 cfm/ft2 @ 1 in. wg. (0.020 m3/s/m2 @ 0.25 kPa)
Class 1: 8.0 cfm/ft2 @ 4 in. wg. (0.041 m3/s/m2 @ 1.0 kPa)
Class 1: 9.7 cfm/ft2 @ 6 in. wg. (0.049 m3/s/m2 @ 1.5 kPa)
Temperatura: -40oF to 250oF (-40oC a 121oC)
