Descripción
Características:
Modelos CD-51/52

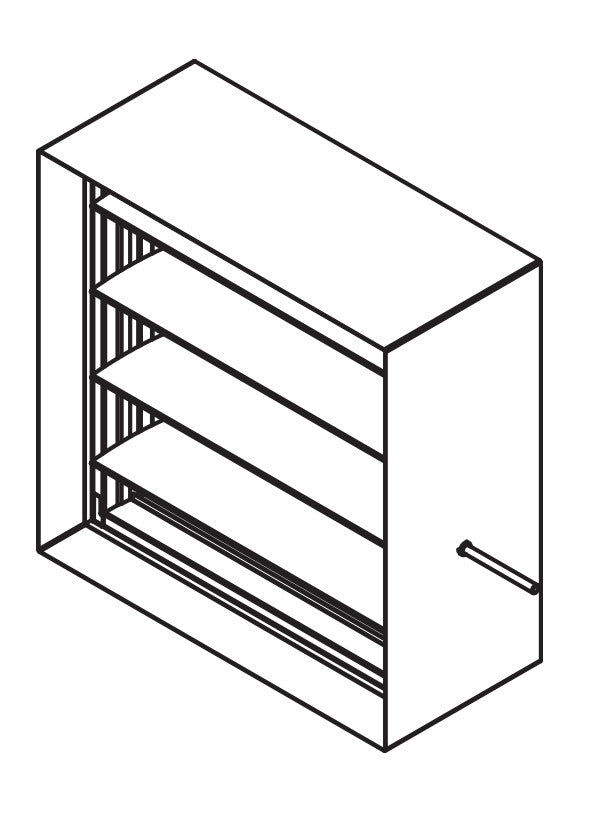

Damper de control con perfil aerodinámico de aluminio
El damper de control CD-51 y CD-52 emplea hojas aerodinámicas de aluminio y un robusto marco de canal en forma de sombrero para proporcionar una fuga extremadamente baja y un control de aire excepcional en aplicaciones de presión y velocidad medias a altas.
|
Construcción estándar |
||
|
Modelo CD-51 |
Modelo CD-52 |
|
|
Marco |
Canal de acero galvanizado de 127 x 25 mm (5" x 1") con refuerzo de esquina entrelazado. Equivalente a un marco de canal de calibre 13 (2.4"). Se utilizan cabezales y umbrales de perfil bajo en tamaños inferiores a 330 mm (13") de altura. Utilizados en tamaños inferiores a 13" (330) de altura. |
|
|
Hojas |
6" (152) de aluminio extruido de doble pared de gran calibre - perfil aerodinámico. Paralelas. |
6" (152) de aluminio extruido de doble pared y gran espesor, con perfil aerodinámico. Opuestas. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos |
|
|
Sellos |
Sellos de PVC en los bordes de las Hojas y Sellos metálicas flexibles en los marcos. |
|
|
Eje de control |
Eje motriz redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para su instalación en campo. Eje intermedio de 3/4" (19) de diámetro instalado de fábrica en todos los amortiguadores de secciones múltiples. |
|
|
Tamaño mínimo: |
6" x 5" (152 x 127) |
6" x 10" (152 x 254) |
|
Tamaño máximo: |
Sección única: 60" x 72" (1524 x 1829) |
|
Características
-
Fugas:
Clase de fugas 1A - 3 cfm/ft² a 1 pulg. C.a. (0,015 m³/s/m² a 0,25 kpa)
Clase de fugas 1 - 8 cfm/ft² a 4 pulg. C.a. (0,041 m³/s/m² a 1,0 kpa)
Clase de fugas 1 - 9,8 cfm/ft² a 6 pulg. C.a. (0,049 m³/s/m² a 1,5 kpa) -
Temperatura:
-25 ° F a 180 ° F (-32 ° C a 83 ° C)
