Descripción
Características:

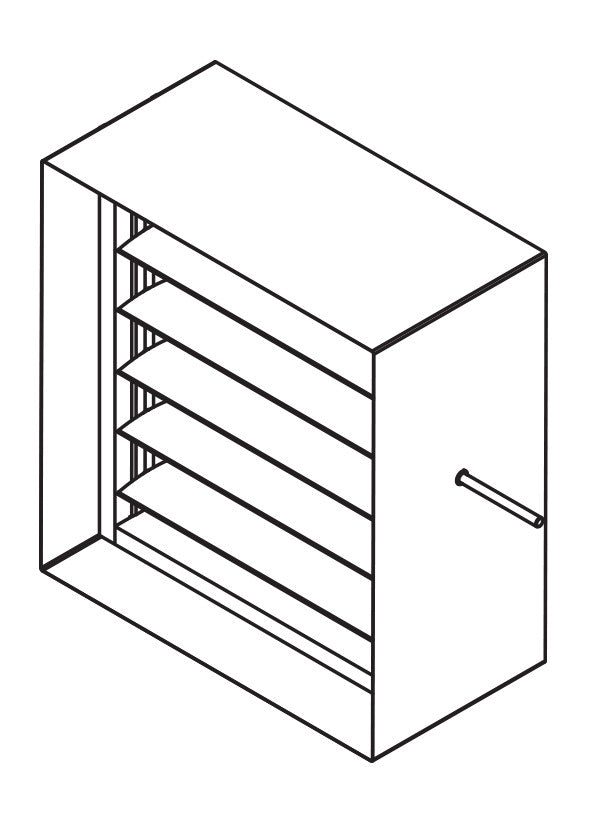

Modelos CD-53/54
Damper de control de perfil aerodinámico de aluminio de línea estrecha
El damper de control CD-53 y CD-54 emplea hojas aerodinámicas de aluminio de perfil estrecho que funcionan con un bastidor de canal de aluminio para el control automático del aire y el equilibrado manual en aplicaciones de baja a media presión y velocidad.
|
Construcción estándar |
||
|
Modelo CD-53 |
Modelo CD-54 |
|
|
Marco |
Perfil de aluminio extruido de 4" x 1" x 0,081" como mínimo (102 x 25 x 2,1). De perfil bajo en tamaños inferiores a 330 mm (13") de altura. |
|
|
Hojas |
4" (102) de aluminio extruido de doble pared de gran calibre - perfil aerodinámico. Paralelas y Opuestas |
|
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos |
|
|
Sellos |
Sellos de PVC en los bordes de las Hojas y Sellos metálicas flexibles en los marcos. |
|
|
Eje de control |
Eje de transmisión redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para instalación en campo. |
|
|
Tamaño mínimo: |
Una hoja : 152 x 152 mm (6" x 6"). |
Dos hojas: 6" x 9" (152 x 229) |
|
Tamaño máximo: |
Sección individual: 60" x 72" (1524 x 1829) Secciones múltiples: Ilimitado |
Sección individual: 60" x 72" (1524 x 1829) Secciones múltiples: 120" (3048) x altura ilimitada |
Características
-
Fugas:
0 cfm/ft2 @ 10.0 in. wg. (0.04 m3/s/m2 @ 2.50 kPa)
6.0 cfm/ft2 @ 7.0 in. wg. (0.03 m3/s/m2 @ 1.70 kPa)
4.0 cfm/ft2 @ 4.0 in. wg. (0.02 m3/s/m2 @ 0.90 kPa)
- Temperatura:-10 ° F a 150 ° F (-23 ° C a 66 ° C)
