Descripción
Características:

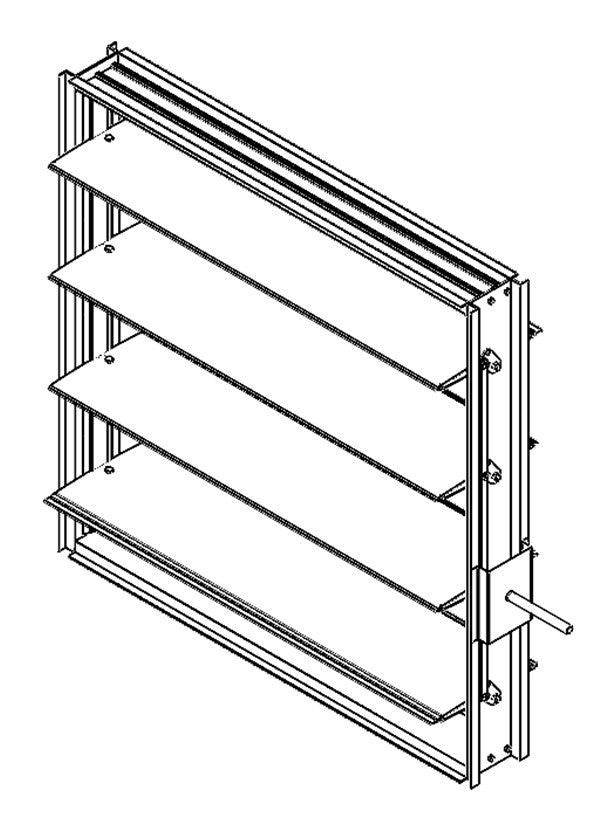

Modelos CD-57/58
Damper de control con perfil aerodinámico de aluminio completamente simétrico
El damper de control CD-57 y CD-58 emplea hojas aerodinámicas de aluminio totalmente simétricos y un robusto marco de canal en forma de sombrero de aluminio para proporcionar una fuga extremadamente baja y un rendimiento de aire excepcional en aplicaciones de presión y velocidad medias a altas.
|
Construcción estándar |
||
|
Modelo CD-57 |
Modelo CD-58 |
|
|
Marco |
Perfil en U de aluminio de 5" x 1" (127 x 25) y 0,125" (3) de espesor. Se utiliza un cabezal y un umbral de perfil bajo en tamaños inferiores a 13" (330) de altura. |
|
|
Hojas |
Aluminio extruido de doble pared 6063-T5 de alta resistencia, 0,070" (1,8") de espesor. Acción paralela. |
Aluminio extruido de doble pared 6063-T5 de alta resistencia, 0,070" (1,8") de espesor. Acción opuesta. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos |
|
|
Sellos |
Sellos de TPV en los bordes de las Hojas y Sellos metálicas flexibles en los marcos. |
|
|
Eje de control |
Eje motriz redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para su instalación en campo. Eje intermedio de 3/4" (19) de diámetro instalado de fábrica en todos los amortiguadores de secciones múltiples. |
|
|
Tamaño mínimo: |
6" x 5" (152 x 127) |
6" x 9" (152 x 229) |
|
Tamaño máximo: |
Sección única: 60" x 74" (1524 x 1880) |
|
Características
- Fuga Clase 1A:3 cfm/ft2 @ 1 in. wg. (0.015 m3/s/m2 @ 0.25 kPa)
- Certificado por AMCA para rendimiento y fugas de aire.
