Descripción
Características:

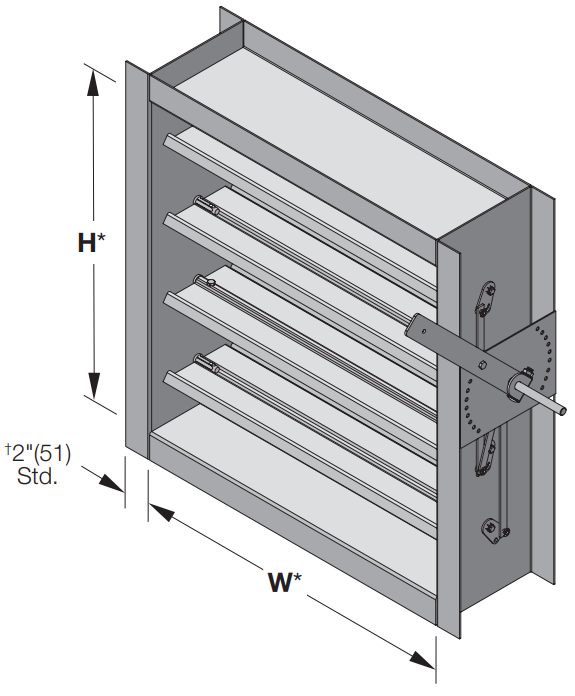

Modelo CD-81/82
Damper industrial de control para en aplicaciones de presión y velocidad medias a altas. Hoja 3V - 1/2" Eje.
El damper de control CD-81/82 emplea un robusto bastidor de canal y hojas en triple V para el control automático del aire y el balanceo manual en aplicaciones de presión y velocidad medias a altas.
|
Construcción estándar |
||
|
Modelo CD-81 |
Modelo CD-82 |
|
|
Marco |
Canal de acero galvanizado de 8" x 2" x calibre 14 (203 x 51 x 2,0) |
|
|
Hojas |
6" x 16 ga. (152 x 1,5) acero galvanizado - triple V. Paralelas. |
6" x 16 ga. (152 x 1,5) de acero galvanizado - triple V. Opuestas. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
De tipo manguito de acero inoxidable, pivotan en un casquillo y se ajustan a presión al bastidor. |
|
|
Eje de control |
Eje de transmisión redondo de 1/2" x 5" (13 x 127) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado/soldado de fábrica. |
|
|
Tamaño mínimo: |
Una hoja : 6" x 6" (152 x 152) |
6" x 10" (152 x 254) |
|
Tamaño máximo: |
Con sellos: 36" x 72" (914 x 1829) |
|
Clasificación:
- Velocidad:
15,2 m/s (3000 pies/min) para ancho ? 914 mm (36")
10,2 m/s (2000 pies/min) para ancho > 914 mm (36")
- Fugas:
13,0 cfm/ft² a 10,0 pulg. c.a. Caudal (0,07 m³/s/m² a 2,5 kPa) con juntas de baja fuga
11,0 cfm/ft² a 7,0 pulg. c.a. (0,06 m³/s/m² a 1,8 kPa) con juntas de baja fuga
8,0 cfm/ft² a 4,0 pulg. c.a. (0,04 m³/s/m² a 1,0 kPa) con juntas de baja fuga
- Temperatura:
-65 °F a 250 °F (-54 °C a 121 °C) sin juntas o con juntas de silicona
-10 °F a 150 °F (-23 °C a 66 °C) con juntas de PVC
