Descripción
Características:

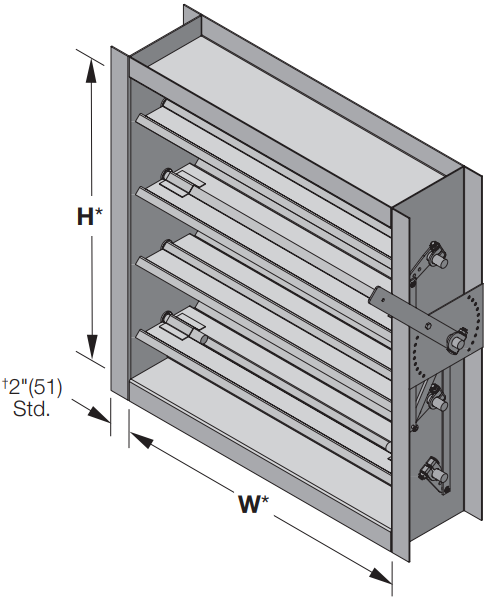

Modelo CD-83/84
Damper industrial de control para en aplicaciones de presión y velocidad medias a altas. Hoja 3V - 3/4" Eje.
El damper de control CD-83/84 emplea un robusto bastidor de canal y hojas en triple V para el control automático de la presión y el equilibrado manual en aplicaciones de presión y velocidad medias a altas.
|
Construcción estándar |
||
|
Modelo CD-83 |
Modelo CD-84 |
|
|
Marco |
Canal de acero galvanizado de 8" x 2" x calibre 12 (203 x 51 x 2,8) |
|
|
Hojas |
7-3/4" x 14 ga. (197 x 2.0) acero galvanizado - triple V. Paralelas. |
6" x 16 ga. (152 x 1,5) de acero galvanizado - triple V. Opuestas. |
|
Ejes |
Hexagonales de acero chapado de 3/4" (19") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
De tipo manguito de acero inoxidable, pivotan en un casquillo y se ajustan a presión al bastidor. |
|
|
Eje de control |
Eje de transmisión redondo de 3/4" x 6" (19 x 152) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado/soldado de fábrica. |
|
|
Tamaño mínimo: |
Una hoja: 6" x 7" (152 x 178) |
6" x 12" (152 x 305) |
|
Tamaño máximo: |
Con sellos: 48" x 72" (1219 x 1829) |
|
Clasificación:
-
Fugas:
16,0 cfm/ft² @ 15,0 pulg. c.a. (0,08 m³ /s/m² a 3,8 kPa) con sellos de baja fuga
13,0 cfm/ft² @ 10,0 pulg. c.a. (0,07 m³ / s/m² a 2,5 kPa) con sellos de baja fuga
10,0 cfm/ft² @ 6,0 pulg. c.a. (0,04 m³ / s/m² a 1,5 kPa) con sellos de baja fuga
-
Temperatura:
-65 °F a 250 °F (-54 °C a 121 °C) sin sellos o con sellos de silicona;
-10 °F a 150 °F (-23 °C a 66 °C) con sellos de PVC.
