Descripción
Características:

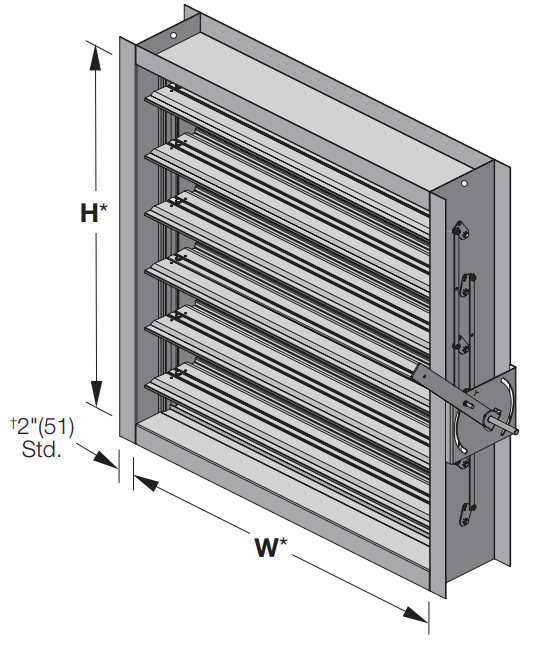

Modelo CD-91/92
Damper industrial de control para en aplicaciones de presión y velocidad medias a altas. Hoja Airfoil - 1/2" Eje.
El damper de control CD-91/92 emplea hojas aerodinámicas de doble capa y un robusto bastidor con bridas para el control automático del aire y el equilibrado manual en aplicaciones de presión media a alta.
|
Construcción estándar |
||
|
Modelo CD-91 |
Modelo CD-92 |
|
|
Marco |
Canal de acero galvanizado de 8" x 2" x calibre 14 (203 x 51 x 2) |
|
|
Hojas |
6" x 14 ga. (152 x 2.0) de acero galvanizado equivalente - perfil aerodinámico. Paralelas. |
6" x 14 ga. (152 x 2.0) de acero galvanizado equivalente - perfil aerodinámico. Opuestos. |
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Sistema de articulación |
Oculto en el marco. |
|
|
Rodamientos |
De tipo manguito de acero inoxidable, pivotan en un casquillo y se ajustan a presión al bastidor. |
|
|
Eje de control |
Eje de transmisión redondo de 1/2" x 6" (23 x 152) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado/soldado de fábrica. |
|
|
Orejetas de elevación: |
7/8" (22") de diámetro, una en cada extremo del marco. |
|
|
Tamaño mínimo: |
8" x 6" (203 x 152) |
8" x 10" (203 x 254) |
|
Tamaño máximo: |
Sección única: 48" x 96" (1219 x 2438) |
|
Clasificación:
-
Fugas:
4,2 cfm/ft² a2 pulg. c.a. (0,02 m³ / s/m² a 0,5 kPa) con sellos de baja fuga
6,4 cfm/ft² a 4 pulg. c.a. (0,03 m³ / s/m² a 1,0 kPa) con sellos de baja fuga
17,8 cfm/ft² a 8 pulg. c.a. (0,09 m³ / s/m² a 2,0 kPa) con sellos de baja fuga -
Temperatura:
de -25 °F a 250 ° F (de -32 ° C a 121 ° C), disponible hasta 450 ° F (232 ° C) cuando sea necesario; consulte con Pottorff.
