Descripción
Características:

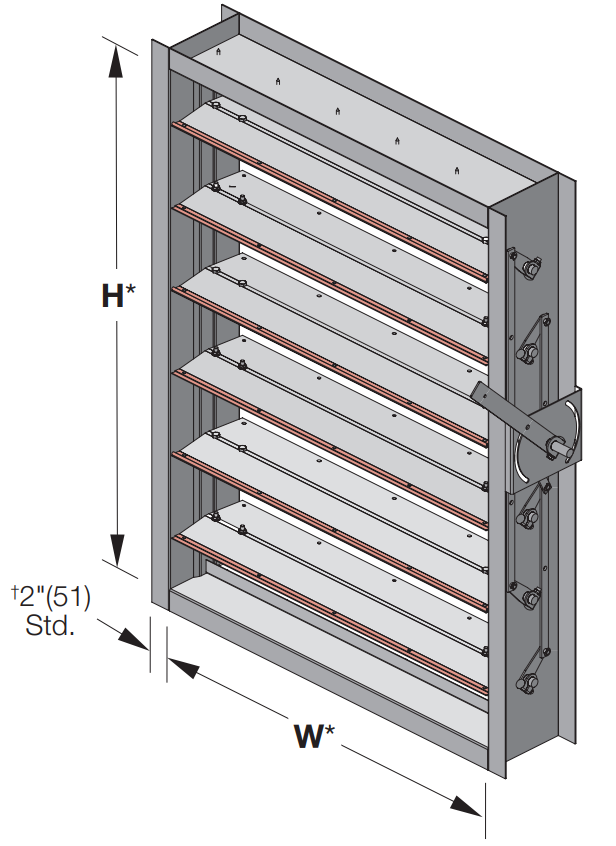

Modelo CD-93/94
Damper industrial de control para aplicaciones críticas de fuga ultra baja. Hoja Airfoil - 3/4" Eje.
El damper de control industrial CD-93/94 emplea hojas aerodinámicas de alta resistencia, un robusto marco de brida y opciones para lograr fugas ultra bajas en aplicaciones de aire a alta temperatura y alta presión, lo que la hace ideal para aplicaciones de admisión y descarga de aire de alto rendimiento donde la ultra baja fuga es fundamental.
|
Construcción estándar |
||
|
Modelo CD-93 |
Modelo CD-94 |
|
|
Marco |
Canal de acero galvanizado de 8" x 2" x calibre 12 (203 x 51 x 2,8) |
|
|
Hojas |
Perfil aerodinámico de acero galvanizado de calibre 16 (1.5). Paralelas. |
Perfil aerodinámico de acero galvanizado de calibre 16 (1.5) Opuestos. |
|
Ejes |
Acero chapado de 3/4" (19") de diámetro. |
|
|
Sistema de articulación |
Barras de unión de acero chapado de 3/16" x 3/4" (5 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
|
|
Rodamientos |
De tipo manguito de acero inoxidable, pivotan en un casquillo y se ajustan a presión al bastidor. |
|
|
Eje de control |
Eje de transmisión redondo de 3/4" x 10" (19 x 254) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado/soldado de fábrica. |
|
|
Orejetas de elevación: |
7/8" (22") de diámetro, una en cada extremo del marco. |
|
|
Tamaño mínimo: |
8" x 10" (203 x 254) |
8" x 12" (203 x 305) |
|
Tamaño máximo: |
Sección única: 60" x 96" (1524 x 2438) |
|
Clasificación:
-
Temperatura:
de -25 °F a 250 ° F (de -32 ° C a 121 ° C), disponible hasta 450 ° F (232 ° C) cuando sea necesario; consulte con Pottorff.
