Descripción
Características:

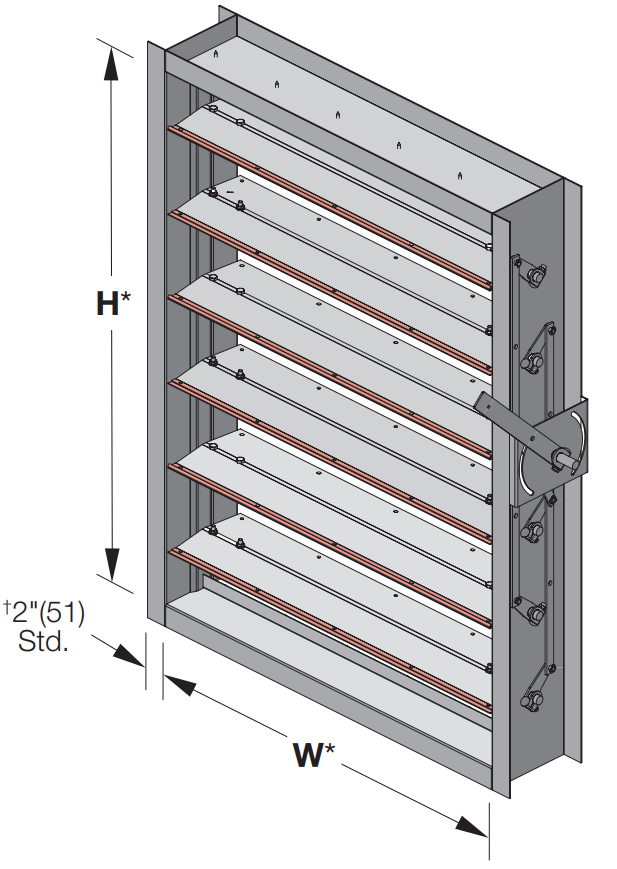

Modelo CD-95/96
Damper industrial de control para aplicaciones de alta temperatura y presion. Hoja Airfoil - 3/4" Eje.
El damper de control industrial CD-95/96 incorpora hojas aerodinámicas de alta resistencia, un robusto bastidor con bridas y opciones para minimizar las fugas en aplicaciones de aire a alta temperatura y alta presión. Ideal para aplicaciones de admisión y descarga de aire de alto rendimiento.
|
Construcción estándar |
||
|
Modelo CD-95 |
Modelo CD-96 |
|
|
Marco |
Canal de acero galvanizado de 8" x 2" x calibre 14 (203 x 51 x 2) |
|
|
Hojas |
Perfil aerodinámico de acero galvanizado de calibre 14 (2). Acción paralela. |
Perfil aerodinámico de acero galvanizado de calibre 14 (2). Acción opuesta. |
|
Ejes |
Acero chapado de 3/4" (19") de diámetro. |
|
|
Sistema de articulación |
Barras de unión de acero chapado de 1/4" x 3/4" (6 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
|
|
Rodamientos |
Cojinete de manguito de bronce, ajustado a presión en el bastidor. |
|
|
Eje de control |
Eje de transmisión redondo de 3/4" x 10 (19 x 254) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado/soldado de fábrica. |
|
|
Orejetas de elevación: |
7/8" (22") de diámetro, una en cada extremo del marco. |
|
|
Tamaño mínimo: |
8" x 6" (203 x 152) |
8" x 12" (203 x 305) |
|
Tamaño máximo: |
Sección única: 60" x 120" (1524 x 3048) |
|
Clasificación:
-
Temperatura:
-40 °F a 450 ° F (-40 ° C a 232 ° C)
-40 ° F a 400 ° F (-40 ° C a 204 ° C) Sellos de baja fuga
