F6100-150SHP-JRXUP-MFT-T - Válvula de Mariposa (BFV), DN 4" [100], 2 vías, ANSI Class 150, Cv 451, AC 24...240 V / DC 24...125 V, 2x SPDT, IP66/67

F6100-150SHP-JRXUP-MFT-T

Válvula de Mariposa (BFV), DN 4" [100], 2 vías, ANSI Class 150, Cv 451
Actuador giratorio, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 35 s (20...120 s), 2x SPDT, IP66/67, F07 (F05 sólo con accesorio)

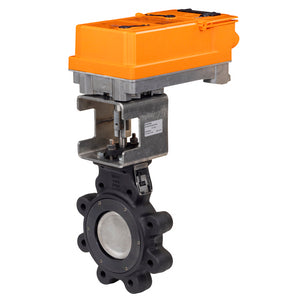

Actuador montado

Especificaciones de la válvula

• Clase ANSI: 150
• Patrón: 2 vías
• Cv: 451
• Fluido: Agua fría o caliente, hasta 60% de glicol, vapor
• Capacidad nominal de presión del cuerpo: ANSI clase 150
• Conexión de tubería: Bridas
• Tamaño de la válvula: 4" [100]

Especificaciones del actuador

• Voltaje AC/DC: AC 24...240 V / DC 24...125 V
• Consumo de energía (en funcionamiento): 20 W
• Consumo de energía (en reposo): 7 W
• Consumo energía para dimensionado: con 24 V 20 VA / con 240 V 55 VA
• Interruptores auxiliares: 2x SPDT
• Conexión del control: 22 … 16 AWG, only copper wires (class 2 supply / SELV)
• Categoría de protección: IP66/67
• Grado de protección NEMA: NEMA 4X
• Tipo de carcasa: UL Enclosure Type 4X

Tipo de control

• BACnet MS/TP
• Modbus RTU
• MP-Bus
• DC 2...10 V
• DC 0.5...10 V
• 4...20 mA
• On/Off
• Libre de tensión / 3 puntos
• Híbrido (con comunicación/analógico)
