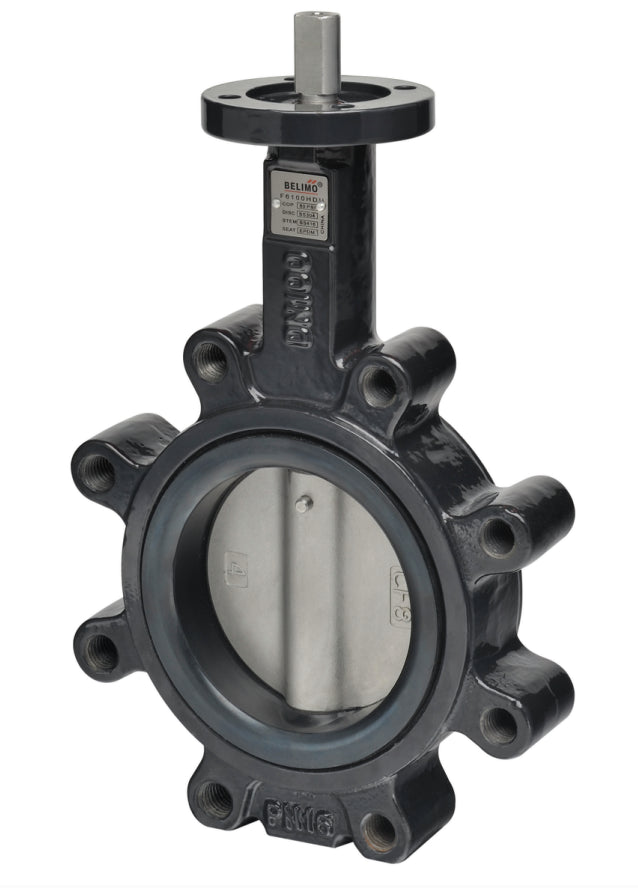

F6100HD - Válvula Mariposa 4”, 2 vías, Cv 600

F6100HD

Válvula Mariposa 4”, 2 vías, Cv 600

Datos de funcionamiento

• Tamaño de válvula: 4" [100mm]
• Ruta de mam: agua fría o caliente, hasta 60% de glicol
• Rango de temp. del fluido (agua): -22...250°F [-30...120°C]
• Clasificación de presión corporal: Clase ANSI consistente con 125, 232 psi CWP
• Presión de cierre ∆ps: 200 psi
• Característica de flujo: igual porcentaje modificado
• Leakage rate: Sello hermético, tasa de fugaA
• Conexión a tubería: Bridas para su uso con ASME/ANSI clase 125/150
• Patrón de flujo: 2 vías
• Rango de flujo controlable: Rotación de 90°
• Cv: 600
• Maximum Velocity: 12 FPS
• Lug threads: 5/8-11 UNC

Materiales

• Cuerpo de la válvula: Fundición de hierro dúctil ASTM A536
• Acabado del cuerpo: Recubrimiento de polvo epoxídico (azul RAL 5002)
• Eje: Acero inoxidable 416
• Sello del eje: EPDM (lubricado)
• Asiento: EPDM
• Cojinete: RPTFE
• Disco: Acero inoxidable 304

Suitable actuators

• Sin función de protección a prueba de fallas
• 2*GMB(X)
• DRB(X)
• PRB(X)
• Función de falla segura eléctrica PKRB(X)
