Descripción
F6100L+JRBUP-MFT-T

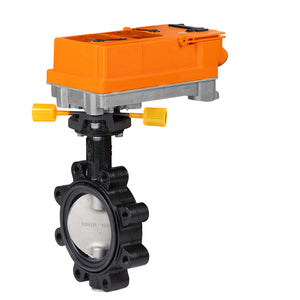

Válvula de Mariposa (BFV), DN 4" [100], 2 vías, ANSI Class Consistent with 125, Cv 798. Actuador giratorio, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 35 s (20...120 s), 2x SPDT, IP66/67, F07 (F05 sólo con accesorio)
Actuador montado.
Especificaciones de la válvula
- Clase ANSI: Consistent with 125.
- Patrón: 2 vías.
- Cv: 798
- Fluido: Agua helada y caliente, agua con hasta un máx. de 60% de glicol en vol.
- Temperatura del fluido: -22...250°F [-30...120°C].
- Capacidad nominal de presión del cuerpo: Clase ANSI consistente con 125, 232 psi CWP.
- Característica de caudal {Tools}: 0...100%: forma en S / lineal; 0...60 %: igual porcentaje.
- Conexión de tubería: Bridas.
- Tamaño de la válvula: 4" [100].
Especificaciones del actuador
- Voltaje AC/DC: AC 24...240 V / DC 24...125 V
- Consumo de energía (en funcionamiento): 20 W
- Consumo de energía (en espera): 7 W
- Consumo energía para dimensionado: con 24 V 20 VA / con 240 V 55 VA
- Interruptores auxiliares: 2x SPDT
- Conexión del control: 22 … 16 AWG, only copper wires (class 2 supply / SELV)
Tipo de control:
- BACnet MS/TP
- Modbus RTU
- MP-Bus
- DC 2...10 V
- DC 0.5...10 V
- 4...20 mA
- On/Off
- Libre de tensión / 3 puntos
- Híbrido (con comunicación/analógico)
Categoría de protección: IP66/67
Grado de protección NEMA: NEMA 4X
Tipo de carcasa: UL Enclosure Type 4X
