Descripción

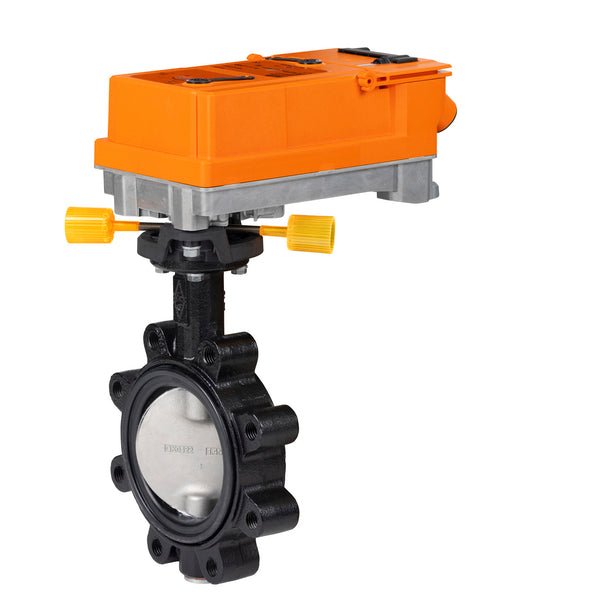

Válvula de mariposa de 6″ (DN 150), de 2 vías, clase ANSI 125, equipada con actuador rotativo eléctrico. diseñada para servicios de agua fría, caliente y mezclas de glicol hasta 60%. se utiliza en sistemas HVAC para control de flujo, ofreciendo alto valor cv y operación segura.
Características:
Especificaciones de la válvula
- Clase ANSI: Consistent with 125
- Patrón: 2 vías
- Kv: 2055
- Fluido: Agua helada y caliente, agua con hasta un máx. de 60% de glicol en vol.
- Temperatura del fluido: -22...250°F [-30...120°C]
- Capacidad nominal de presión del cuerpo: Clase ANSI consistente con 125, 232 psi CWP
- Característica de caudal {Tools}: 0...100%: forma en S / lineal; 0...60 %: igual porcentaje
- Conexión de tubería: Bridas
- Tamaño de la válvula: 6" [150]
Especificaciones del actuador
- Voltaje AC/DC: AC 24...240 V / DC 24...125 V
- Consumo de energía (en funcionamiento): 20 W
- Consumo de energía (en espera): 7 W
- Consumo energía para dimensionado: con 24 V 20 VA / con 240 V 55 VA
- Interruptores auxiliares: 2x SPDT
- Tipo de control:
- On/Off
- Libre de tensión / 3 puntos
- Categoría de protección: IP66/67
- Grado de protección NEMA: NEMA 4X
- Tipo de carcasa: UL Enclosure Type 4X
