Descripción
Características:

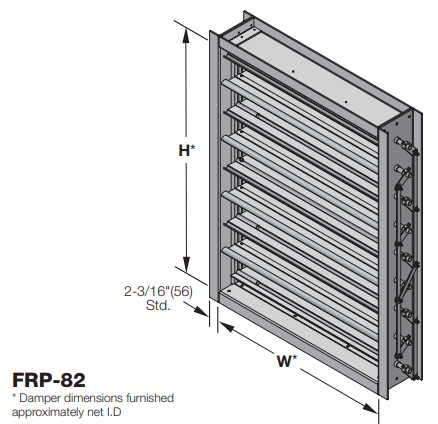

Modelo FRP-81/FRP-82
Compuerta de control industrial de fibra de vidrio con pala triple en V - Paralelo/Opuesto
La compuerta de fibra de vidrio FRP-81/82 se utiliza en aplicaciones con aire corrosivo para escape, suministro de aire o alivio de presión. Incorpora álabes de fibra de vidrio en triple V, un robusto marco con brida y opciones para lograr fugas ultra bajas en aplicaciones de alta presión. La FRP-81/82 es ideal para aplicaciones de admisión y descarga de aire de alto rendimiento.
|
Construcción estándar |
||
|
Modelo FRP-81 |
Modelo FRP-82 |
|
|
Estructura |
8" x 2-3/16" x 1/4" (203 x 56 x 6) de resina de éster vinílico. |
8" x 2-3/16" x 1/4" (203 x 56 x 6) de resina de éster vinílico. |
|
Hojas |
Triple ranura en "V" de 6-5/8" x 5/8" de espesor (168 x 16). Acción paralela. |
Triple ranura en "V" de 6-5/8" x 5/8" de espesor (168 x 16). Acción opuesta. |
|
Ejes |
Varilla de fibra de vidrio de 3/4" (19") de diámetro. |
Varilla de fibra de vidrio de 3/4" (19") de diámetro. |
|
Sistema de articulación |
Barras de unión de acero inoxidable de 3/16" x 3/4" (5 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
Barras de unión de acero inoxidable de 3/16" x 3/4" (5 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
|
Rodamientos |
PTFE moldeado |
PTFE moldeado |
|
Eje de control |
Eje de transmisión redondo de acero inoxidable de 3/4" (19"). |
Eje de transmisión redondo de acero inoxidable de 3/4" (19"). |
|
Tamaño máximo: |
8" x 8" (203 x 203) |
8" x 8" (203 x 203) |
|
Tamaño minimo: |
Sección única: 48" x 72" (1219 x 1829) |
Sección única: 48" x 72" (1219 x 1829) |
Características
-
Fugas con sellos de baja fuga:
10,7 cfm/ft² a1 pulg. c.a. (0,051 m³ / s/m² a 0,25 kPa)
21,6 cfm/ft² a 4 pulg .a. (0,11 m³ / s/m² a 1,0 kPa) /
24,3 cfm/ft² a 5 pulg. c.a. (0,12 m³ / s/m² a 1,5 kPa)
- Temperatura máxima: -20 °F a 200 ° F (-28 ° C a 94 ° C)
