Descripción
Características:

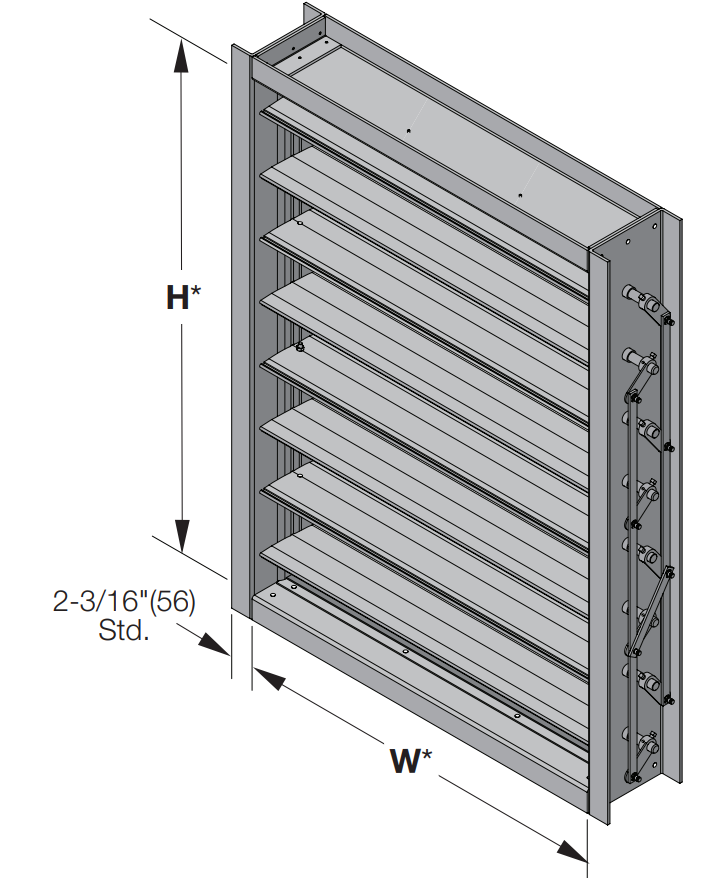

Modelo FRP-91/92
Damper de control industrial de fibra de vidrio con hoja triple en V.
El damper de fibra de vidrio FRP-91/92 se utiliza en aplicaciones con aire corrosivo para escape, suministro de aire o alivio de presión. Incorpora hojas aerodinámicas de fibra de vidrio, un robusto marco con bridas y opciones para lograr fugas ultrabajas en aplicaciones de alta presión. El modelo FRP-91/92 es ideal para aplicaciones de admisión y descarga de aire de alto rendimiento.
|
Construcción estándar |
||
|
Modelo FRP-91 |
Modelo FRP-92 |
|
|
Marco |
8" x 2-3/16" x 1/4" (203 x 56 x 6) de resina de éster vinílico. |
|
|
Hojas |
Resina de éster vinílico, perfil aerodinámico de 168 x 16 mm (6-5/8" x 1/4") de espesor. Acción paralela. |
Resina de éster vinílico, perfil aerodinámico de 168 x 16 mm (6-5/8" x 5/8") de espesor. Acción opuesta. |
|
Ejes |
Varilla de fibra de vidrio de 3/4" (19") de diámetro. |
|
|
Sistema de articulación |
Barras de unión de acero inoxidable de 3/16" x 3/4" (5 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
|
|
Rodamientos |
PTFE moldeado. |
|
|
Eje de control |
Eje de transmisión redondo de acero inoxidable de 3/4" (19). |
|
|
Tamaño mínimo: |
6" x 8" (152 x 203) |
6" x 12" (152 x 305) |
|
Tamaño máximo: |
Sección única: 48" x 72" (1219 x 1829) |
|
Clasificación:
- Fugas con sellos de baja fuga:
7.02 cfm/ft2 @ 1 in. wg. (0.033 m3/s/m2 @ 0.25 kPa)
16.5 cfm/ft2 @ 4 in. wg. (0.077 m3/s/m2 @ 1.0 kPa)
19.3 cfm/ft2 @ 5 in. wg. (0.091 m3/s/m2 @ 1.5 kPa)
- Temperatura máxima: -20oF to 200oF (-28oC to 94oC)
