Descripción
Características:

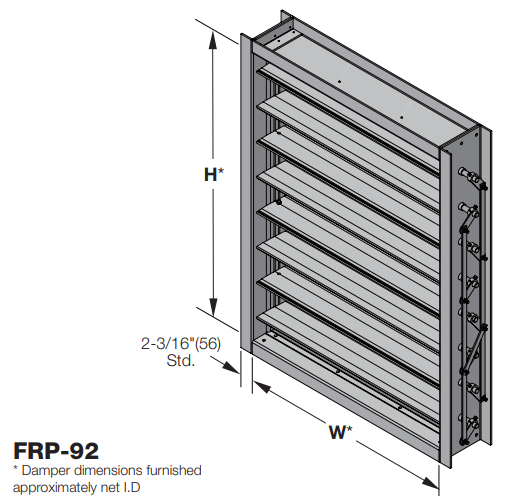

Modelo FRP-91/FRP-92
Damper de control industrial de fibra de vidrio hoja aerodinámica - Paralelo/Opuesto
El amortiguador de fibra de vidrio FRP-91 se utiliza en aplicaciones con aire corrosivo para escape, suministro de aire o alivio de presión. Incorpora álabes aerodinámicos de fibra de vidrio, un robusto marco con bridas y opciones para lograr fugas ultra bajas en aplicaciones de alta presión. El FRP-91 es ideal para aplicaciones de admisión y descarga de aire de alto rendimiento.
|
Construcción estándar |
||
|
Modelo FRP-91 |
Modelo FRP-92 |
|
|
Estructura |
8" x 2-3/16" x 1/4" (203 x 56 x 6) de resina de éster vinílico. |
8" x 2-3/16" x 1/4" (203 x 56 x 6) de resina de éster vinílico. |
|
Hojas |
Resina de éster vinílico, perfil aerodinámico de 168 x 16 mm (6-5/8" x 1/4") de espesor. Acción paralela. |
Resina de éster vinílico, perfil aerodinámico de 168 x 16 mm (6-5/8" x 5/8") de espesor. Acción opuesta. |
|
Ejes |
Varilla de fibra de vidrio de 3/4" (19") de diámetro. |
Varilla de fibra de vidrio de 3/4" (19") de diámetro. |
|
Sistema de articulación |
Barras de unión de acero inoxidable de 3/16" x 3/4" (5 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
Barras de unión de acero inoxidable de 3/16" x 3/4" (5 x 19) y pasadores de acero inoxidable de 3/8" (10) ocultos en el marco. |
|
Rodamientos |
PTFE moldeado. |
PTFE moldeado. |
|
Eje de control |
Eje de transmisión redondo de acero inoxidable de 3/4" (19"). |
Eje de transmisión redondo de acero inoxidable de 3/4" (19"). |
|
Tamaño máximo: |
6" x 12" (152 x 305) |
6" x 12" (152 x 305) |
|
Tamaño minimo: |
Sección única: 48" x 72" (1219 x 1829) |
Sección única: 48" x 72" (1219 x 1829) |
Características
- Fugas con sellos de baja fuga:
7,02 cfm/ft² a 1 pulg. c.a. (0,033 m³ / s/m² a 0,25 kPa)
16,5 cfm/ft² a 4 pulg . c.a. (0,077 m³ / s/m² a 1,0 kPa)
19,3 cfm/ft² a 5 pulg. c.a. (0,091 m³ / s/m² a 1,5 kPa)
- Temperatura máxima: -20 °F a 200 ° F (-28 ° C a 94 ° C)
