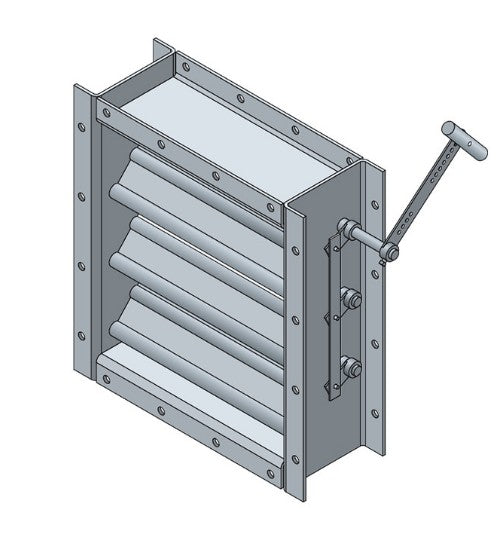

FRP-BD-94 - Compuerta de perfil aerodinámico para amortiguador de tiro inverso industrial de fibra de vidrio



FRP-BD-94 - Compuerta de perfil aerodinámico para amortiguador de tiro inverso industrial de fibra de vidrio

Características:

Modelo FRP-BD-94
Compuerta de perfil aerodinámico para amortiguador de tiro inverso industrial de fibra de vidrio

La compuerta de fibra de vidrio FRP-BD-94 se utiliza en aplicaciones donde existe aire corrosivo para extracción, suministro o alivio de presión. Las compuertas antirretornos emplean hojas aerodinámicas contrabalanceados de accionamiento por gravedad y un robusto bastidor de canal para restringir el flujo de aire inverso y permitir el flujo de aire hacia adelante en la dirección deseada. Los contrapesos ajustables, fijados a los ejes de las hojas, permiten el ajuste en campo para regular el tiempo de apertura de estos.



Construcción estándar

• Marco:8" x 2-3/16" x 1/4" (203 x 56 x 6) de resina de éster vinílico.
• Hojas:Resina de éster vinílico, perfil aerodinámico de 7-1/2" (191) de ancho.
• Ejes:Ejes de fibra de vidrio pultruida de 3/4" (19") de diámetro. Ejes de acero inoxidable 316 en las hojas con contrapesos.
• Enlace:316SS fuera de la corriente de aire.
• Conjunto de contrapeso:Acero inoxidable 316 fuera de la corriente de aire.
• Rodamientos:PTFE moldeado.
• Tamaño mínimo:6" x 8" (152 x 203)
  Tamaño máximo: 48" x 72" (1219 x 1829)



Clasificaciones

• Fugas con sellos de baja fuga:

12,0 cfm/ft² ^a 1 pulg. c.a. (0,61 m³ ^/ s/m² ^a 0,25 kPa) para un ancho de amortiguador de 12" (305)
10,0 cfm/ft² ^a 1 pulg. c.a. (0,51 m³ ^/ s/m² ^a 0,25 kPa) para un ancho de amortiguador de 24" (610)
7,0 cfm/ft² a ¹ pulg. c.a. (0,35 m³ ^/ s/m² ^a 0,25 kPa) para un ancho de amortiguador de 36" (914)
7,0 cfm/ft² ^a 1 pulg. c.a. (0,35 m³ ^/ s/m² ^a 0,25 kPa) para un ancho de amortiguador de 48" (1219)

• Temperatura máxima:-20 ^° F a 200 ^° F (-28 ^° C a 94 ^° C)
