JK-G-SS 180 T2/T4 - COMPUERTA DE ACERO, CON VARILLAJE. PRUFUNDIDAD = 180mm. HERMETICIDAD T2 O T4. ANCHO MAX = 2000mm. ALTURA MAX = 2490mm.



JK-G-SS 180 T2/T4 - COMPUERTA DE ACERO, CON VARILLAJE. PRUFUNDIDAD = 180mm. HERMETICIDAD T2 O T4. ANCHO MAX = 2000mm. ALTURA MAX = 2490mm.

Características:

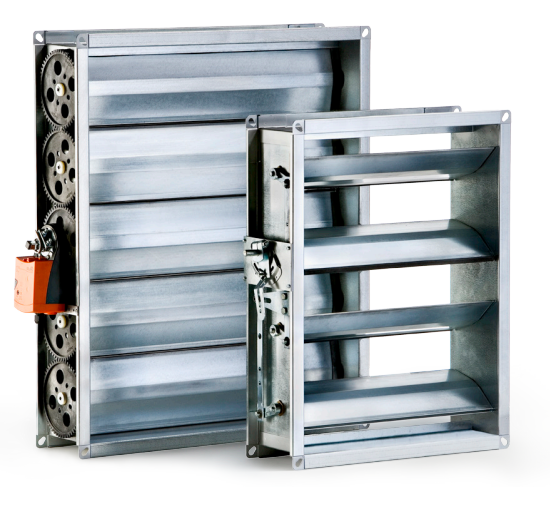

Las compuertas se usan para la regulación de la presión y del flujo volumétrico en sistemas técnicos de aire, asi también como cierre de un ducto para evitar la entrada de aire cuando el sistema está apagado. Están compuestas de lamas de perfil aerodinámico hueco con giro opuesto mediante engranajes. Los engranajes y los cojinetes están hechos de un plástico especial. El eje de accionamiento para el posicionador manual o actuador se situa a media altura de la compuerta en el lateral exterior. En alturas mayores a 1100 mm, la transmisión queda en el tercio superior, dado el varillaje adicional requerido. La profundidad del marco (T) depende del tipo y asciende a 180 mm. • Diseño con transmisor de engranajes o varillaje • El ajuste de las compuertas puede ser manual o mediante un actuador • Clase 2 de hermeticidad según DIN EN 1751 o AMCA • Diseños para áreas de riesgo • Aletas tipo Airfoil • Configuración para altas temperaturas
