Descripción
Características:

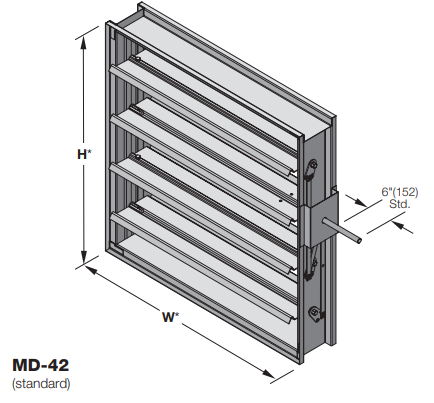

Modelo MD-41 y MD-42
Compuerta de equilibrado manual con pala
triple en V
La compuerta de equilibrado MD-41 emplea aspas en triple V y un robusto bastidor de canal en forma de sombrero para el control y equilibrado manual del aire en aplicaciones de presión y velocidad medias.
Manual - Rectangular - Triple V
|
|
Construcción estándar |
|
|
|
Modelo MD-41 |
Modelo MD-42 |
|
Estructura |
Canal de acero galvanizado de 5" x 1" (127 x 25) con refuerzo de esquina entrelazado. Equivalente a un marco de canal de calibre 13 (2.4). Se utilizan cabezales y umbrales de perfil bajo en tamaños inferiores a 13" (330) de altura. |
|
|
Hojas |
6" x 16 ga (152 x 1,5) acero galvanizado - triple V. Paralelas |
|
|
Ejes |
hexagonales de acero chapado de 1/2" (13") de diámetro. |
|
|
Enlace |
Oculto en el marco. |
|
|
Rodamientos |
Sinteticos |
|
|
Eje de control |
Eje motriz redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para instalación en campo. Eje intermedio instalado de fábrica en todos los amortiguadores de secciones múltiples. |
|
|
Tamaño mínimo: |
Una hoja: 6" x 5" (152 x 127) |
6" x 10" (152 x 254) |
|
Tamaño máximo: |
Sección única: 48" x 48" (1219 x 1219) |
|
Características:
Temperatura: -40 ° F a 180 ° F (-40 ° C a 83 ° C)
