Descripción

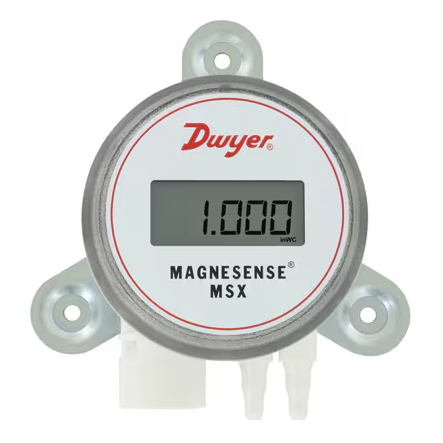

MSX-U20-IN-FC-LCD - DWYER TRANSMISOR DE PRESION DIFERENCIAL PARA MONTAJE UNIVERSAL (PARED Y DUCTO), BI-DIRECTIONAL, RANGO DE PRESION (0.5 INWC, 125 PA, 12 MMWC) SALIDA DE 4-20 mA (2 CABLES); 0-10, 0-5 VDC (3 CABLES), PROTECCION NEMA 4X, CON DISPLAY LCD
Características:
- Servicio: aire y gases no combustibles compatibles.
- Materiales en contacto con el fluido: consulte con la fábrica. Precisión: ±1 % FSO.
- Estabilidad: ±1 % FSO/año. Límites de temperatura: de -4 a 158 °F (de -20 a 70 °C).
- Límites de presión: Rangos 0 y 1: 3,6 psi (24,8 kPa) de funcionamiento máximo, 6 psi (41,3 kPa) de rotura;
- Rangos 2, 3 y 4: 6 psi (41,3 kPa) de funcionamiento máximo, 6 psi (41,3 kPa) de rotura.
- Requisitos de alimentación: 10-36 VCC (2 hilos), 17-36 VCC o 21,6-33 VCA aislados (3 hilos).
- Señales de salida: 4-20 mA (2 hilos); 0-10 V o 0-5 V seleccionable (3 hilos).
- Tiempo de respuesta: instantáneo (predeterminado) o 3 s (seleccionable).
- Ajustes de cero y span: pulsador digital.
- Resistencia de bucle: salida de corriente: 0-1250 Ω máx.;
- Salida de tensión: resistencia de carga mínima 1 k Ω.
- Consumo de corriente: 21 mA máx. continuo.
- Conexiones eléctricas: bloque de terminales extraíble de 4 hilos de estilo europeo para 16 a 26 AWG.
- Entrada eléctrica: rosca NPS de 1/2«.
- Pantalla (opcional): LCD de 4 dígitos.
- Conexiones de proceso: tubo flexible de 1/8», 3/16«, 1/4», 5 mm y 6 mm de diámetro interior de tubo flexible.
- Clasificación de la carcasa: NEMA 4X (IP66), UL 2043 (Plenum), UL94 V-0.
- Orientación de montaje: la medición del sensor de presión no se ve afectada por la orientación.
