Descripción
Características:
Modelos MX-30/32/40
Damper de mezcla con hoja triple en V – Mezcla.

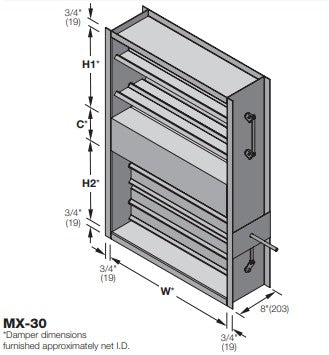

El damper mezcladora MX-30, MX-32 y MX-40 emplea aspas en triple V y un robusto bastidor de canal para el control automático del aire y el equilibrado manual en aplicaciones de conductos dobles o múltiples de baja a media presión.
|
Construcción estándar |
|||
|
Modelo MX-30 |
Modelo MX-32 |
Modelo MX-40 |
|
|
Marco |
Canal de acero galvanizado de 8" x 3/4" x calibre 16 (203 x 19 x 1,5). Utilizados en tamaños inferiores a 13" (330) de altura. |
||
|
Hojas |
Acero galvanizado de 6" x calibre 16 (152 x 1,5) - triple V. |
||
|
Ejes |
Hexagonales de acero chapado de 1/2" (13") de diámetro. |
||
|
Sistema de articulación |
Oculto en el marco. |
||
|
Rodamientos |
Sintéticos |
||
|
Sellos |
Sellos de PVC en los bordes de las Hojas y Sellos metálicas flexibles en los marcos. |
||
|
Eje de control |
Eje de transmisión redondo de 1/2" x 5" (13 x 127) con soporte para el eje. |
||
|
Tamaño mínimo: |
6" x 4" (152 x 102) |
6" x 4" (152 x 102) |
5" x 6" (127 x 152) |
|
Tamaño máximo: |
Sección individual: 35" x 24" (914 x 610) |
Sección individual: 35" x 24" (914 x 610) |
Sección única: |
Características
-
Fugas:
8,0 cfm/ft² a4 pulg. C.a. (0,04 m³ / s/m² a 1,00 kpa)
4,0 cfm/ft² a 1 pulg. C.a. (0,0² m³ / s/m² a 0,25 kpa) -
Temperatura:
-25 °F a 180 ° F (-32 ° C a +83 ° C)
