Construcción estándar

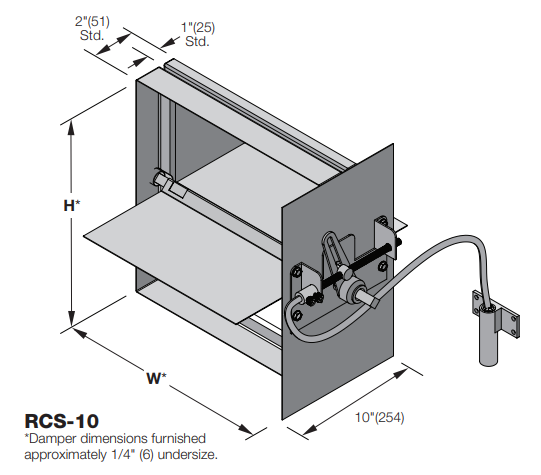

Modelo RCS-10

Modelo RCS-42

Estructura

acero galvanizado de 2" x calibre 22 (51 x 0,85).

Canal de acero galvanizado de 127 x 25 mm (5" x 1") con refuerzo de esquina entrelazado. Equivalente a un marco de canal de calibre 13 (2.4"). Se utilizan cabezales y umbrales de perfil bajo en tamaños inferiores a 330 mm (13") de altura.

Hojas

acero galvanizado de calibre 22 (0,85).

6" x 16 ga. (152 x 1,5) de acero galvanizado - triple V. Acción de una sola hoja o de hojas opuestas.

Ejes

acero chapado cuadrado de 3/8" (10").

hexagonales de acero chapado de 1/2" (13") de diámetro.

Enlace

N/A

Oculto en el marco.

Rodamientos

N/A

Sinteticos

Eje de control

Eje motriz redondo de 1/2" x 6" (13 x 152) con soporte de eje exterior y cojinete suministrados en todos los amortiguadores de una sola sección para instalación en campo. Eje intermedio instalado de fábrica en todos los amortiguadores de secciones múltiples.

eje de transmisión redondo de 1/2" x 3" (13 x 76) con un conjunto de brazo de control/accionamiento por tornillo instalado de fábrica en un soporte separador unido a una placa lateral de 10" x 20 ga. (254 x 1.0) asegurada al marco del amortiguador.

Conjunto de control remoto

 cable de 5/32" Ø x 36" de largo (4,0 Ø x 914) con accionamiento hexagonal Allen de 3/16" (4,8), soporte de montaje de 2" (51) de ancho, tubo de plástico redondo de 15/16" x 1-1/2" de largo (24 x 38) y tapón de acabado de plástico.

N/A

Tamaño mínimo:

6" x 4" (152 x 102)

Una hoja: 6" x 5" (152 x 127)
Dos hojas: 6" x 10" (152 x 254))

Tamaño máximo:

36" x 12" (914 x 305)

36" x 36" (914 x 914)
