Descripción
Características:

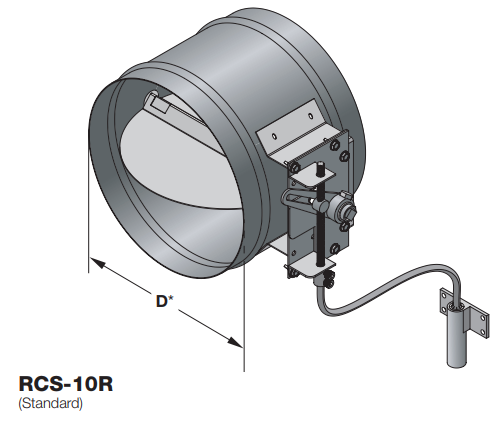

Modelo RCS-10R
Compuerta de control manual remoto
de una sola hoja - Redondo
La compuerta de control RCS-10R emplea una sola pala redonda y un conjunto de accionamiento por tornillo integrado para el control y equilibrado manual del aire mediante cable remoto en aplicaciones de baja presión y velocidad.
Accionamiento por cable – Redondo
|
|
Construcción estándar |
|
|
Modelo RCS-10R |
|
Estructura |
acero galvanizado de 6" x 22 ga. (152 x 0,85). |
|
Hojas |
acero galvanizado de calibre 22 (0,85). |
|
Ejes |
acero chapado cuadrado de 3/8" (10"). |
|
Rodamientos |
Sintéticos. |
|
Eje de control |
eje de transmisión cuadrado de 3/8" x 3" (10 x 76) con un conjunto de brazo de control/accionamiento por tornillo instalado de fábrica en un soporte separador fijado al amortiguador. |
|
Conjunto de cable de control remoto |
cable de 5/32" Ø x 36" de largo (4,0 Ø x 914) con tubo de plástico redondo de 3/16" x 1-1/2" de largo (24 x 38) y tapón de acabado de plástico. |
|
Tamaño mínimo: |
4" Ø (102 Ø) |
|
Tamaño máximo: |
24" Ø (610 Ø) |
Características:
- Velocidad máxima del sistema:1500 pies/min (7,7 m/s)
- Presión máxima del sistema:1 pulgada de columna de agua (0,25 kPa)
- Temperatura:-25 ° F a 180 ° F (-32 ° C a 83 ° C)
