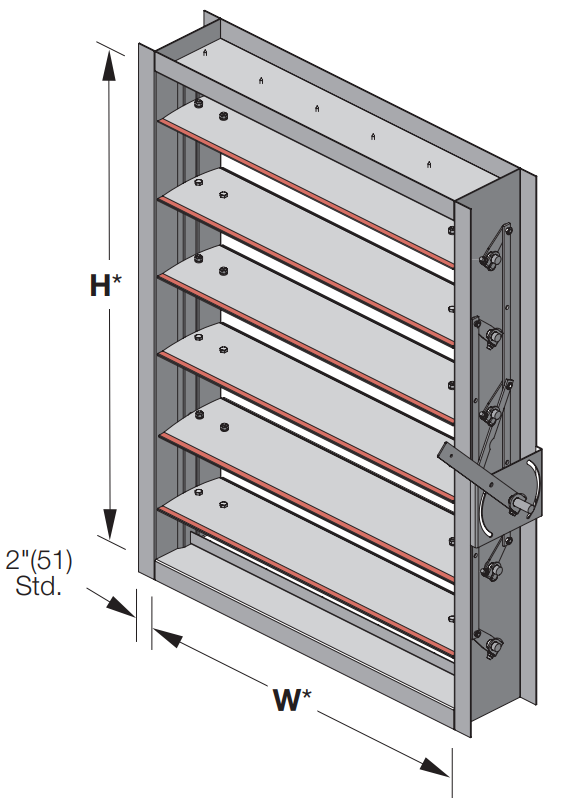

TD-93/94 - Damper industrial de control para aplicaciones de alta temperatura y presion. Hoja Airfoil - Túnel.

Construcción estándar

Modelo TD-93

Modelo TD-94

Marco

Canal de acero galvanizado de 8" x 2" x calibre 12 (203 x 51 x 2,8).

Hojas

Calibre 14 (2) Perfil aerodinámico de aluminio extruido 6063-T5 con solapamiento de palas metal con metal. Paralelas.

Calibre 14 (2) Perfil aerodinámico de aluminio extruido 6063-T5 con solapamiento de palas metal con metal. Opuestas.

Ejes

Acero inoxidable de 3/4" (19") de diámetro.

Sistema de articulación

Barras de unión de 3/16" x 3/4" (5 x 19) y pasadores de pivote de 3/8" (10) ocultos en el bastidor. Todos los componentes son de acero inoxidable.

Rodamientos

Manguito de acero inoxidable sinterizado impregnado en aceite, prensado en el bastidor.

Eje de control

Eje de transmisión redondo de 3/4" x 10" (19 x 254) con soporte de eje y cojinete montado en el bastidor del amortiguador con cuadrante de bloqueo manual montado de fábrica.

Sello en la hoja

Silicona, fijada mecánicamente a la hoja.

Sello del marco

Tipo de compresión flexible de acero inoxidable.

Orejetas de elevación:

7/8" (22") de diámetro, una en cada extremo del marco.

Tamaño mínimo:

12" x 12" (305 x 305)

Tamaño máximo:

Sección única: 48" x 96" (1219 x 2438)
Secciones múltiples: Ilimitado
