Características:
Modelos TICD-51BFX / TICD-52BFX
Damper de control para clima extremadamente frío, hoja de perfil aerodinámico con roturas

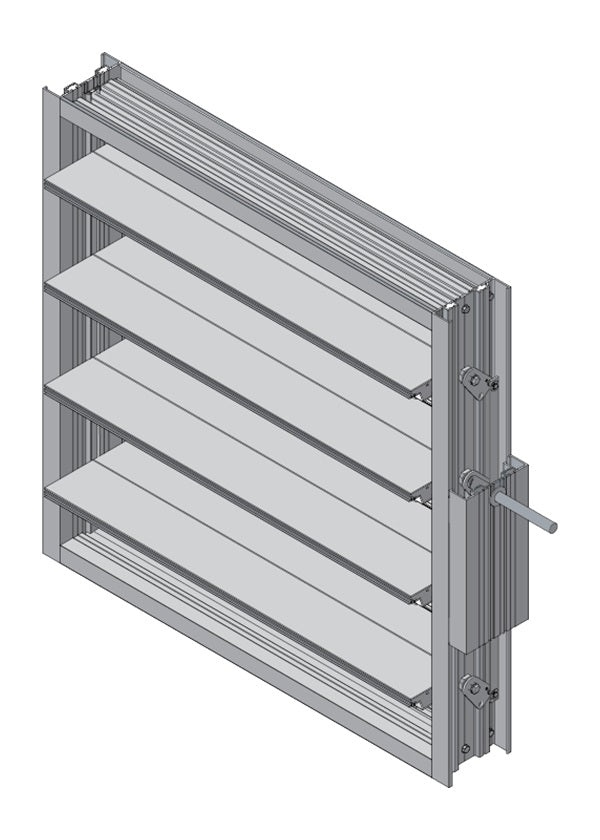

Las compuertas TICD-51BFX y TICD-52BFX son dampers de control diseñados para condiciones de temperatura extremadamente baja, incorporando cuchillas tipo airfoil de aluminio extruido con aislamiento térmico y un bastidor con diseño rotura térmica que minimiza la transferencia de calor y la condensación. Proporcionan una fuga extremadamente baja y un control eficiente del flujo de aire en aplicaciones de presión y velocidad medias a altas, cumpliendo con los requisitos del IECC.
|
Construcción estándar |
||
|
TICD-51BFX |
TICD-52BFX |
|
|
Estructura |
Canal de aluminio extruido 4" × 1" (102 × 25) en cabezal y base y 4" × 1-1/8" (102 × 29) en laterales del marco, con diseño rotura térmica. |
|
|
Cuchillas |
6" (152 mm) aluminio extruido, doble pared, aisladas térmicamente – airfoil. Paralelas. |
6" (152 mm) aluminio extruido, doble pared, aisladas térmicamente – airfoil. Opuestas (opposed blade). |
|
Ejes |
Hexagonales de acero recubierto de 1/2" (13 mm). |
|
|
Enlace |
Oculto en el marco. |
|
|
Rodamientos |
Sintéticos. |
|
|
Eje de control |
Eje de transmisión redondo de 1/2" × 6" (13 × 152 mm) con soporte exterior e incluye jackshaft en secciones múltiples. |
|
|
Tamaño mínimo: |
6" × 6.5" (152 × 165 mm). |
6" × 12.5" (152 × 318 mm). |
|
Tamaño máximo: |
Sección simple: 60" × 72" (1524 × 1829 mm). Sección múltiple: Ilimitado. |
|
Características
- Rango de temperatura:
- -100 °F a 212 °F (-73 °C a 100 °C)
- Clase de fuga:
- Clasificación 1A y 1
- Desempeño:
- Fuga ? 3 cfm/ft² @ 1 in. wg
- Aplicaciones de presión y velocidad medias a altas
- Aplicación especial:
- Diseñados para ambientes de temperaturas extremadamente bajas
- Diseño térmico:
- Bastidor rotura térmica y cuchillas aisladas que reducen transferencia térmica y condensación
